AFBR-57E6APZ-HT/AFBR-59E4APZ-HT 收发器
Broadcom 的 AFBR-57E6APZ-HT 和 AFBR-59E4APZ-HT 125 MBd 是快速以太网收发器（AFBR-57E6APZ-HT/AFBR-59E4APZ-HT Transceivers）
发布时间：2018-06-14

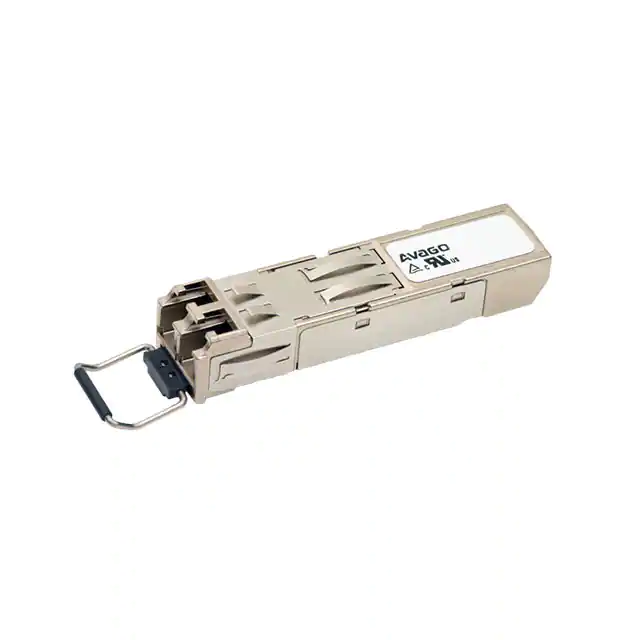

Broadcom AFBR-57E6APZ-HT 是一款低功耗、125 MBd 小尺寸插接式 (SFP) 光纤收发器模块器件，设计用于快速以太网和光纤分布式数据接口 (FDDI) 应用。该器件具有 LC 双工连接器光学接口和数字诊断监控接口 (DMI)。
AFBR-57E6APZ-HT 兼容 SFF-8074i 的传统 SFP 接口和 SFF-8472 的 DMI。通过 SFF-8472 MSA 所定义的双线串行通信，AFBR-57E6APZ-HT 可提供有关温度、LED 偏置电流、LED 的平均输出功率和接收器平均输入功率的实时信息。该器件还能监视接收器信号的丢失 (RX_LOS)。
AFBR-59E4APZ-HT 是一款低功耗、小尺寸 (SFF) 快速以太网光学收发器，采用行业标准 2 DIP x 5 DIP 样式，带 LC 光纤连接器接口。收发器兼容 100Base FX 版 IEEE 802.3u 的光学性能要求。该器件使用 1310 nm LED，并支持 50 µ 和 62.5 µ 光纤的多模工作，链路距离高达 2 km。输入和输出数据接口是差分 LVPECL，在单端 LVPECL 上提供信号检测输出。最高工作温度为 +95 °C，这在工业系统环境中尤其有用。
AFBR-57E6APZ-HT/AFBR-59E4APZ-HT 收发器特性
-40°C 至 +95°C
1310 nm
LED 发射器
链路距离 2 km
低功耗
AFBR-59E4APZ-HT
145 mA（典型值），205 mA（最大值）
比 HFBR-596xALZ 低 30%
AFBR-57E6APZ-HT
76 mA（典型值），110 mA（最大值）
比 HFBR-57E5APZ 低 50%
AFBR-57E6APZ-HT/AFBR-59E4APZ-HT 收发器应用
快速以太网交换机
智能电网
变电自动化
保护继电器
远程通信系统
提供用于高腐蚀性环境的保形涂层版本
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AFBR-57E6APZC | 显示模块-光电器件 | 收发器模块 以太网 125MBd 1310nm 3.3V ~ 3.6V LC 双工 可插入式，SFP | 在线订购 | |
 | | AFBR-57E6APZ-HT | 光纤收发器-光电器件 | MMLCSFPFEDMIROHS95DEG | 在线订购 | |
 | | AFBR-59E4APZ-HT | 光纤收发器-光电器件 | Fiber Optic Transceiver Module Ethernet 125MBd 1308nm 3.3V LC Pluggable, SFP | 在线订购 |
