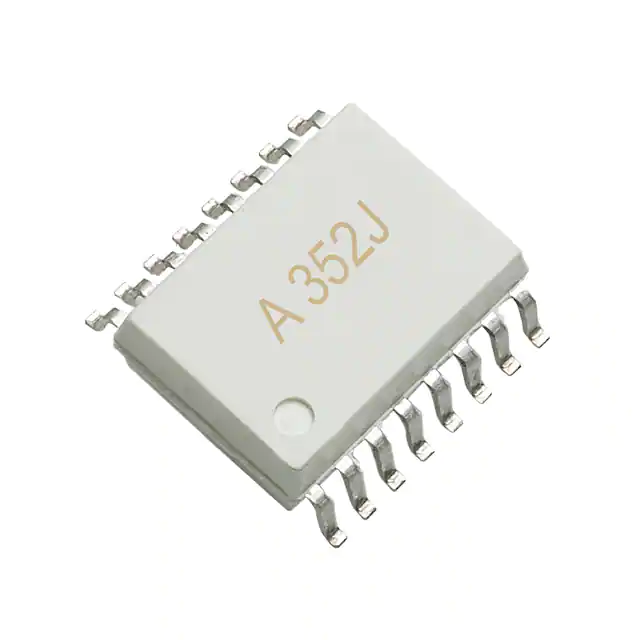

ACPL-352J 光耦合器
Broadcom 提供其 ACPL-352J、5 A 栅极驱动光耦合器(ACPL-352J Optocoupler),带过电流保护和隔离式故障反馈
发布时间:2018-06-14
Broadcom ACPL-352J 调制器是 5 A 栅极驱动光耦合器,具有集成的故障保护 IGBT 和 MOSFET 诊断功能、保护和故障报告。该器件共模瞬态抗扰度 (CMTI) 超过 50 kV/μs,并具备极低传播延迟和出色的定时压摆率。高峰值输出电流和宽工作电压范围免除了输出缓冲器电路,能让设计人员实现用于电机驱动器和逆变器的高性价比栅极驱动器解决方案。
ACPL-352J 光耦合器特性
输出峰值电流:最大 5 A
轨至轨双输出
SiC/GaN MOSFET 就绪
传播延迟 100 ns(典型值)
用于功能性安全的特性
IGBT/MOSFET 过流故障
UVLO 故障
IGBT/MOSFET 栅极状态故障
通过 UL、CSA 和 IEC/EN/DIN EN 60747-5-5 安全认证
ACPL-352J 光耦合器应用
SiC/GaN MOSFET 和 IGBT 栅极驱动器
可再生能源/工业逆变器
电机驱动器
开关式电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ACPL-352J-000E | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISO5KVGATEDRIVER16SO | 在线订购 |
