DFN2020-6封装的双晶体管
用于Nexperia电源管理和负载开关的节省空间的设备(Double Transistors in DFN2020-6 Packages)
发布时间:2018-06-14
Nexperia的双晶体管在2 mm x 2 mm,DFN(分立扁平无引脚)封装中具有低饱和电压。15种新型号采用无引脚,薄型DFN2020-6(SOT1118)封装,集电极电压(V CEO)为30 V,60 V和120 V.
低至60 mV的超低饱和电压可实现高效率和更长的电池寿命。集电极电流(IC)最高可达2安培,器件可处理高达3安培的峰值电流。DFN封装只有0.6 mm高,具有出色的热功率(Ptot = 1 W),可以取代许多更大的晶体管封装,如SO8或SOT457。这些是空间受限应用的最佳解决方案。根据AEC-Q101,双晶体管符合汽车标准。Nexperia的低V CE(sat)晶体管产品系列现在包括36个无引线和标准SMD封装的双晶体管,以及高达500 V和高达7 A的250多种单晶振荡器。
DFN2020-6封装的双晶体管特性
极低的集电极 - 发射极饱和电压V CE(sat)
高集电极电流能力I C和I CM
高集电极电流增益h FE在高I C时
减少印刷电路板(PCB)的要求
由于产生的热量较少,效率较高
AEC-Q101合格
超薄中等功率封装:2 mm x 2 mm x 0.6 mm
DFN2020-6封装的双晶体管应用
负载开关
电池驱动的设备
能源管理
充电电路
电源开关(例如电机,风扇)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

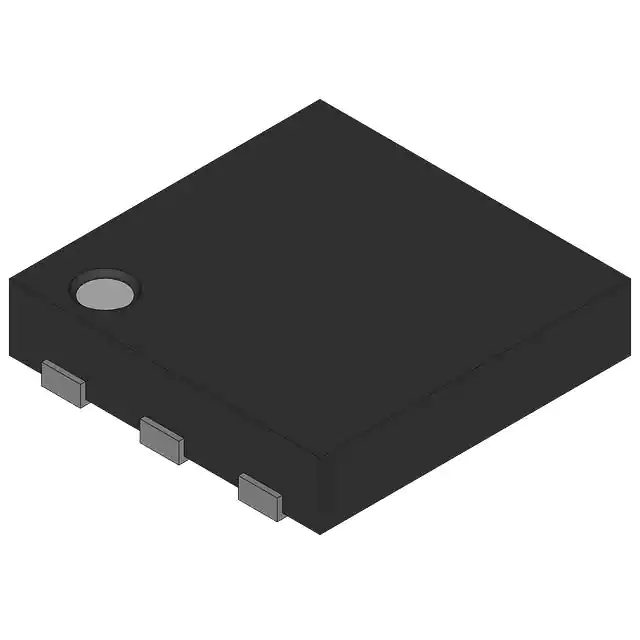

| PBSS4130PANP,115 | 通用三极管-晶体管 | 三极管 NPN/PNP Ic=1A Vceo=30V hfe=370 P=1400mW DFN2020-6 | ¥5.25960 | 在线订购 | |

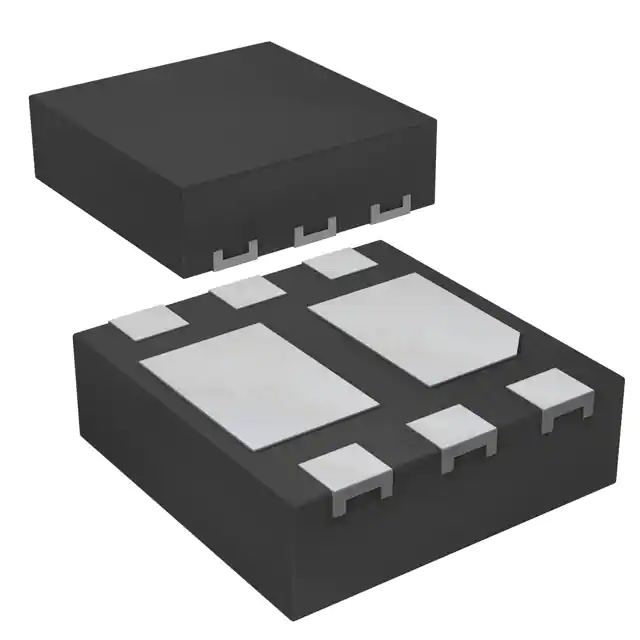

| PBSS4130PAN,115 | 通用三极管-晶体管 | 三极管 NPN/NPN Ic=1A Vceo=30V hfe=370 P=1450mW DFN2020-6 | ¥1.84702 | 在线订购 | |
| PBSS5130PAP,115 | 通用三极管-晶体管 | 三极管PNP/PNP Ic=-1A Vceo=-30V hfe=350 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS5160PAP,115 | 通用三极管-晶体管 | 三极管 PNP/PNP Ic=-1A Vceo=-60V hfe=245 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS4112PAN,115 | 通用三极管-晶体管 | 三极管 NPN/NPN Ic=1A Vceo=120V hfe=375 P=1450mW DFN2020-6 | ¥2.36520 | 在线订购 | |
| PBSS4260PANP,115 | 通用三极管-晶体管 | 三极管 NPN/PNP Ic=2A Vceo=60V hfe=430 P=1450mW DFN2020-6 | ¥3.34800 | 在线订购 | |
| PBSS5260PAP,115 | 通用三极管-晶体管 | Triode PNP/PNP Ic=-2A Vceo=-60V hfe=250 P=1450mW DFN2020-6 | ¥2.46240 | 在线订购 | |
| PBSS4160PANP,115 | 通用三极管-晶体管 | TRANS NPN/PNP 60V 1A 6HUSON | 在线订购 | ||
| PBSS4160PAN,115 | 通用三极管-晶体管 | TRANS 2NPN 60V 1A 6HUSON | 在线订购 | ||
| PBSS4112PANP,115 | 通用三极管-晶体管 | 三极管 NPN/PNP Ic=1A Vceo=120V hfe=375 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS5112PAP,115 | 通用三极管-晶体管 | 三极管 PNP/PNP Ic=-1A Vceo=-120V hfe=305 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS4260PAN,115 | 通用三极管-晶体管 | 三极管 NPN/NPN Ic=2A Vceo=60V hfe=430 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS5230PAP,115 | 通用三极管-晶体管 | 三极管 PNP/PNP Ic=-2A Vceo=-30V hfe=370 P=1450mW DFN2020-6 | 在线订购 | ||
| PBSS4230PANP,115 | 通用三极管-晶体管 | TRANS NPN/PNP 30V 2A 6HUSON | ¥2.25720 | 在线订购 | |
| PBSS4230PAN,115 | 通用三极管-晶体管 | TRANS 30V 2A 6HUSON | 在线订购 |
