LT3922 36 V、2 A 升压 LED 驱动器
Linear Technology 的 LED 驱动器(LT3922 36 V, 2 A Step-Up LED Drivers)适用于机器视觉、汽车、LED 驱动器和工业照明应用
发布时间:2018-06-14
Linear Technology/Analog Devices LT3922 是 36 V、2 A 同步升压 DC/DC 转换器,采用固定频率、峰值电流控制,并为 LED 灯串提供 PWM 调光。LED 电流由 CTRL 引脚的模拟电压或脉冲占空比进行编程。这种 LED 驱动器在较宽输出电压范围内通过外部检测电阻保持 ±2% 电流调节。开关频率通过外部电阻器在 RT 引脚或通过 SYNC/SPRD 引脚上应用的外部时钟在 200 kHz 至 2 MHz 之间进行编程。采用可选扩频频率调制功能,频率在 100% 至 125% 之间可变,以减少 EMI。LT3922 还包括一个用于 PWM 调光的外部高压侧 PMOS,以及在没有外部信号时用于 PWM 调光模拟控制的内部 PWM 信号发生器。其它特性包括配合 CTRL 和 PWM 引脚使用的精确外部基准电压、LED 电流监视器、精确的 EN/UVLO 引脚阈值、用于开路和短路负载条件的开漏故障报告以及热关断。这种 LED 驱动器采用 28 引脚 QFN 封装,具有 -40 °C 至 +125 °C 的温度范围 (TJ)。LT3922 非常适用于机器视觉、汽车和工业照明应用。
LT3922 36 V、2 A 升压 LED 驱动器特性
±2% LED 电流调节
±2% 输出电压调节
频率:200 kHz 至 2 MHz
5000:1 PWM 调光(100 Hz 时)
128:1 内部 PWM 调光
扩频频率调制
实现低 EMI 的 Silent Switcher® 架构
在升压、降压模式和降压-升压模式下工作
供电电压:2.8 V 至 36 V
输出电流:2.3 A
工作温度范围:-40°C 至 +125°C (TJ)
封装/外壳:28-QFN (4x5)
LT3922 36 V、2 A 升压 LED 驱动器应用
机器视觉
汽车照明
工业照明
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

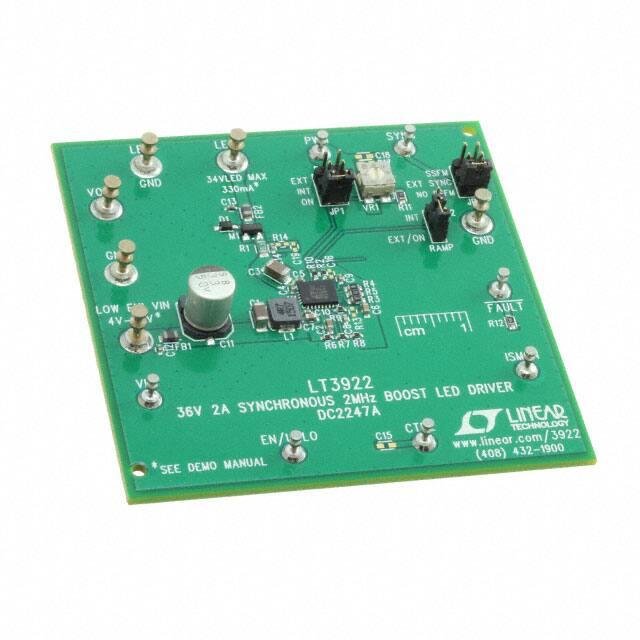

| DC2247A | 开发板/评估板/验证板-开发板/套件/编程器 | LT3922 1,非隔离 输出 LED 驱动器评估板 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LT3922EUFD#PBF | LED/照明驱动器-电源管理 | IC LED DRVR DCDC CTRLR 28QFN | 在线订购 | ||
| LT3922HUFD#PBF | LED/照明驱动器-电源管理 | IC LED DRVR DCDC CTRLR 28QFN | 在线订购 | ||
| LT3922IUFD#PBF | LED/照明驱动器-电源管理 | IC LED DRVR DCDC CTRLR 28QFN | 在线订购 |
