HMC8191 6 GHz 至 26.5 GHz 射频 MMIC 混频器
Analog Devices 微波混频器（HMC8191 6 GHz to 26.5 GHz RF MMIC Mixer）适用于军事通信、基站和测试仪器
发布时间：2018-06-14
ADI HMC8191 是宽带 I/O 单片微波集成电路 (MMIC)，具有 6 GHz 至 26.5 GHz 频率范围和 DC 至 5 GHz 中频 (IF) 范围。这款 MMIC 具有 40 dB （典型值）的 LO 至 RF 和 LO 至 IF 隔离能力和 20 dB（典型值）的 RF 至 IF 隔离能力。振幅平衡为 ±0.5 dB（典型值）。该混频器采用 24-LFCSP (4x4) 封装，温度范围为 -40°C 至 +85°C。HMC8191 非常适合军事、国防和基站应用。
HMC8191 6 GHz 至 26.5 GHz 射频 MMIC 混频器特性
频率：6 Hz to 26 GHz
混频器的数量：两 (2) 个
射频输入功率：24 dBm
LO 输入功率：24 dBm
IF 输入功率：24 dBm
IF 拉/灌电流：3 mA
ESD：750 V HBM
工作温度范围：-40°C 至 +85°C
封装/外壳：24-LFCSP (4x4)
HMC8191 6 GHz 至 26.5 GHz 射频 MMIC 混频器应用
微波、射频
点到点基站
测试与测量仪器
军事通信、国防、军事和航空航天
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

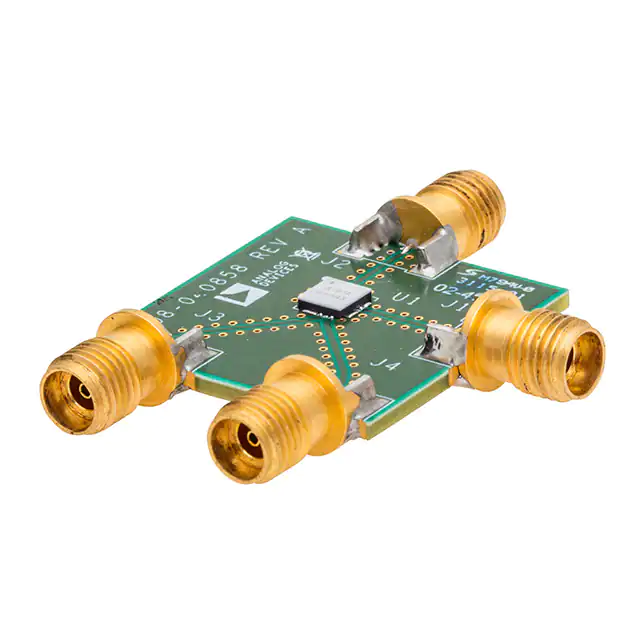

 | | EV1HMC8191LC4 | RF其它IC和模块-射频器件 | EVAL BOARD FOR HMC8191 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | HMC8191LC4 | 传感器及探测器接口芯片-接口及驱动芯片 | HMC8191LC4 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| HMC8191datasheet | | - |  |
