    TAS 系列 TMR 角度传感器

    TAS 系列 TMR 角度传感器

    TDK 适用于汽车应用的 TAS 系列 TMR 角度传感器(TAS Series TMR Angle Sensors)

    发布时间:2018-06-14

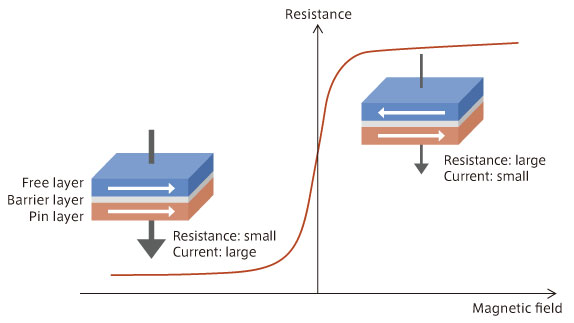

    TDK 的 TAS 系列角度传感器通过利用隧道磁阻(TMR)元件实现了高输出、高精度和高稳定性。这种 TMR 元件使用 TDK 的的薄膜技术开发而成,而这项技术则是通过生产 HDD 磁头积累而来的。TMR 元件由三层组成:引脚层、阻挡层和自由层。阻挡层由薄的绝缘体制成,夹在引脚层和自由层之间,后两者均由铁磁材料制成。引脚层的磁化方向固定,自由层的磁化方向根据外部磁场方向变化而变化。当自由层和引脚层的磁化方向平行时,元件的电阻变小,导致大的电流流入阻挡层。当自由层和引脚层反向平行时,电阻变大,实际上没有电流流入阻挡层。

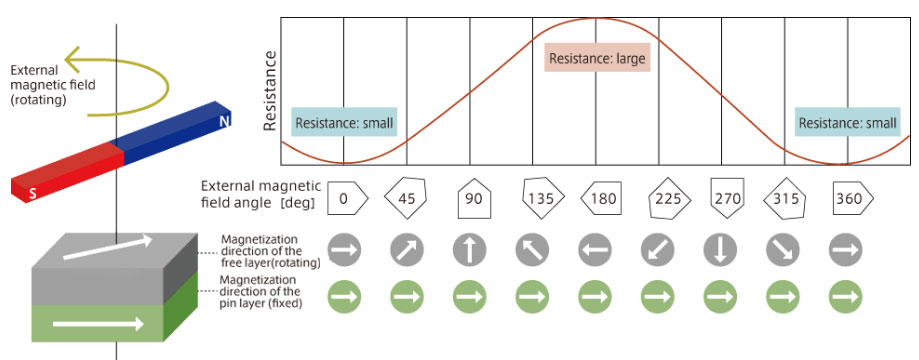

    当磁体在 TMR 传感器上旋转时,自由层的磁化方向遵循该磁体的磁场方向,并且元件的电阻连续变化。该电阻值与引脚层和自由层的磁化方向之间的相对夹角成正比,意味着该元件可以用作角度传感器进行 360° 角度检测。





    TDK 的 TAS 系列 TMR 角度传感器的输出要比 AMR 传感器高 20 倍,比 GMR 传感器高 6 倍。TAS 系列还具有低功耗、低老化变质速度特性,且在宽温度范围内能够保持稳定的角度精度(在 -40°C 至 +150°C 的温度范围和 20 mT 至 80 mT 的磁场范围内,角度误差为 ±0.6° 或更小),因此非常适合用于汽车和工业应用。
    更多信息:TAS 技术说明

    TAS 系列 TMR 角度传感器特性

    • 高输出:1.5 VPP/3.0 VPP,5 V 时

    • 良好的角度精度:±0.6°(1.5 VPP 差分输出,5 V 时)和 ±0.8°(3.0 VPP 差分输出,5 V 时)

    • 低温漂

    • 低功耗

    • 可以进行 0° 到 360° 检测

    • 工作温度:-40°C 至 +150°C

    TAS 系列 TMR 角度传感器应用

    1. 转向角

    2. 踏板打开,节气门开启

    3. 无刷电机

    4. 刮水器电机

    TAS Series TMR Angle Sensors
    图片数据手册产品型号产品分类产品描述价格操作
    TAS2141-AAAB位置传感器-传感器SENSOR ANGLE 360DEG SMD¥63.39370在线订购
    TAS2143-AAAA运动传感器-传感器TAS2143-AAAA¥13.17600在线订购
