LTC7150 20 V 20 A 降压稳压器
Linear Technology 提供适用于大型耗电型应用的稳压器（LTC7150, 20 V, 20 A, Buck (Step-Down) Regulators），如负载点、配电和服务器电源设计
发布时间：2018-06-14
Linear Technology 的 LTC7150 是一款可提供 20 A 负载电流的单片同步降压稳压器。该器件采用可锁相控制式、导通时间恒定频率、电流模式架构。PolyPhase® 运行技术允许多个 LTC7150S 稳压器异相运行，这会减少所需的输入和输出电容器的数量。工作电源电压范围为 3.1 V 至 20 V。高频性能允许使用外形较小的电感和电容器。至于对开关噪声敏感的应用，该稳压器可以在 400 kHz 至 3 MHz 之间进行外部同步。PHMODE 引脚允许用户控制输出时钟信号的相位。该稳压器具有 -40°C 至 +125°C (TJ) 温度范围，采用 42 引脚 BGA 封装。LTC7150 适用于大型耗电型应用，如负载点、配电和服务器电源设计。
LTC7150 20 V 20 A 降压稳压器特性
实现低 EMI 的 Silent Switcher® 2 架构
PolyPhase® 运行：多达 12 相
支持强制连续/不连续模式
电压输入：3.1 V 至 20 V
输出电压：0.6 V 至 5.5 V
电流输出：20 A
工作温度范围：-40°C 至 +125°C (TJ)

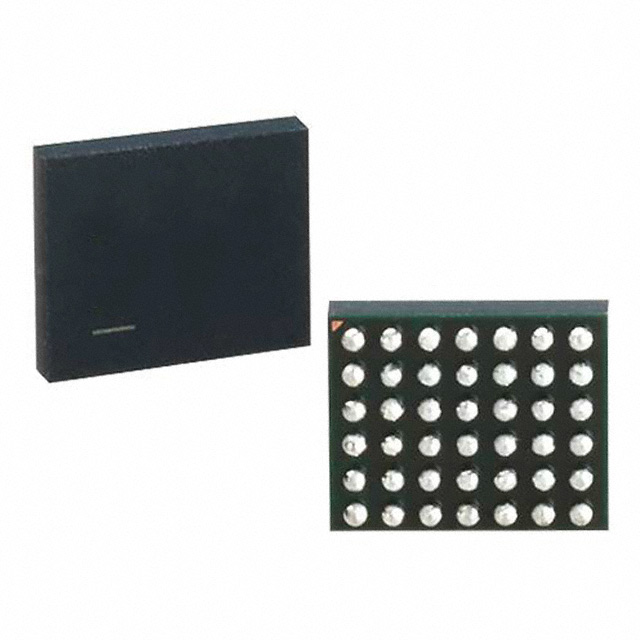

封装/外壳：42-BGA (6 x 5)
LTC7150 20 V 20 A 降压稳压器应用
配电系统
负载点电源
服务器电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC7150SEY#PBF | DC-DC电源芯片-电源管理 | IC REG STEP DN ADJ 20V 20A 42BGA | 在线订购 | |
| | LTC7150SIY#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.6V 1 输出 20A 42-LFBGA | ￥133.31162 | 在线订购 |
