    LAN9252 EtherCAT 从控制器

    LAN9252 EtherCAT 从控制器

    Microchip 推出用于 EtherCAT 从解决方案的高性价比 2/3 端口控制器(LAN9252 EtherCAT Slave Controller)

    发布时间:2018-06-14

    Microchip Technology LAN9252 是一款 2/3 端口 EtherCAT 从控制器。它带有双通道集成以太网物理层设备,每个通道均包含全双工 100BASE-TX 收发器,支持 100 Mbps (100BASE-TX) 工作。该器件支持四个过程数据接口 - SPI/SQI、HBI 和 16 位数字 I/O。SPI 和 SQI(高速 SPI)提供了一种便于实现该器件与主机系统通信的低引脚数同步从接口。LAN9252 支持 HP Auto-MDIX,能够实现直连或使用交叉 LAN 电缆连接,并通过外部光纤收发器支持 100BASE-FX。这种 LAN9252 器件为系统开发人员提供 EtherCAT 从方案的高性价比解决方案。LAN9252 包括一个 3 端口 EtherCAT 从控制器,带有 4 Kb 的双端口内存 (DPRAM)、四个同步管理器、三个现场总线存储器管理单元 (FMMUs) 和 64 位分布式时钟,而主机总线接口通过高速异步从接口实现相同功能。对于不带微控制器的简单数字模块,LAN9252 还可工作在数字 I/O 模式,由 EtherCAT 主控制器控制或监控 16 路数字信号。
    EtherCAT 标准让系统开发人员能实现当今工业市场解决方案所需的高集成度、灵活性和稳定性。凭借这一许可协议,Microchip 作为一家历史悠久的行业领先供应商,具备所需的 IP 及其工业以太网产品组合,带来能提高整体系统能效、降低系统成本的解决方案。

    LAN9252 EtherCAT 从控制器特性

    • 2/3 端口 EtherCAT 从控制器具有 3 个现场总线存储器管理单元 (FMMU) 和 4 个 SyncManager

    • HP Auto-MDIX 双通道集成以太网物理层协议

    • 支持多个接口

    • 电缆诊断支持

    • 提供扩展温度范围

    • 低引脚数和小尺寸封装

    • 大多数 8/16 位嵌入式控制器和 32 位嵌入式控制器具有 8/16 位总线接口

    • 低功耗

    • 通过外部收发器支持 100 Base FX

    • 1.8 V 至 3.3 V 可变电压 I/O

    • 集成 1.2 V 内核稳压器,支持单 3.3 V 电源工作

    LAN9252 EtherCAT 从控制器应用

    1. 电机运动控制

    2. 数据采集

    3. 工艺/工厂自动化

    4. 通讯模块和接口卡

    5. 传感器

    6. 电网自动化

    7. 楼宇自动化

    8. 液压和气动阀门系统

    9. 操作员 HMI 接口

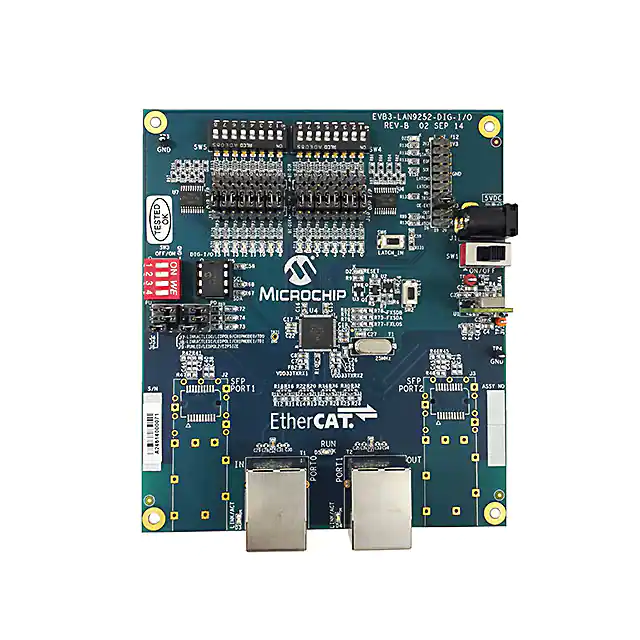

    Associated Dev Tools
    图片数据手册产品型号产品分类产品描述价格操作
    EVB-LAN9252-HBIPLUS开发板/评估板/验证板(废弃)LAN9252-ETHERCATSLAVECONTROL在线订购
    EVB-LAN9252-PICTAIL开发板/评估板/验证板(废弃)LAN9252 - PICTAIL PLUS FOR EXPLO在线订购
    EVB-LAN9252-ADD-ON开发板/评估板/验证板(废弃)EVAL ADD-ON EL9800 DEV PLATFORM在线订购
    EVB-LAN9252-3PORT开发板/评估板/验证板(废弃)EVAL KIT ETHERCAT SLAVE 3PORT在线订购
    EVB-LAN9252-DIGIO开发板/评估板/验证板(废弃)EVAL KIT ETHERCAT CTLR DIGIO在线订购

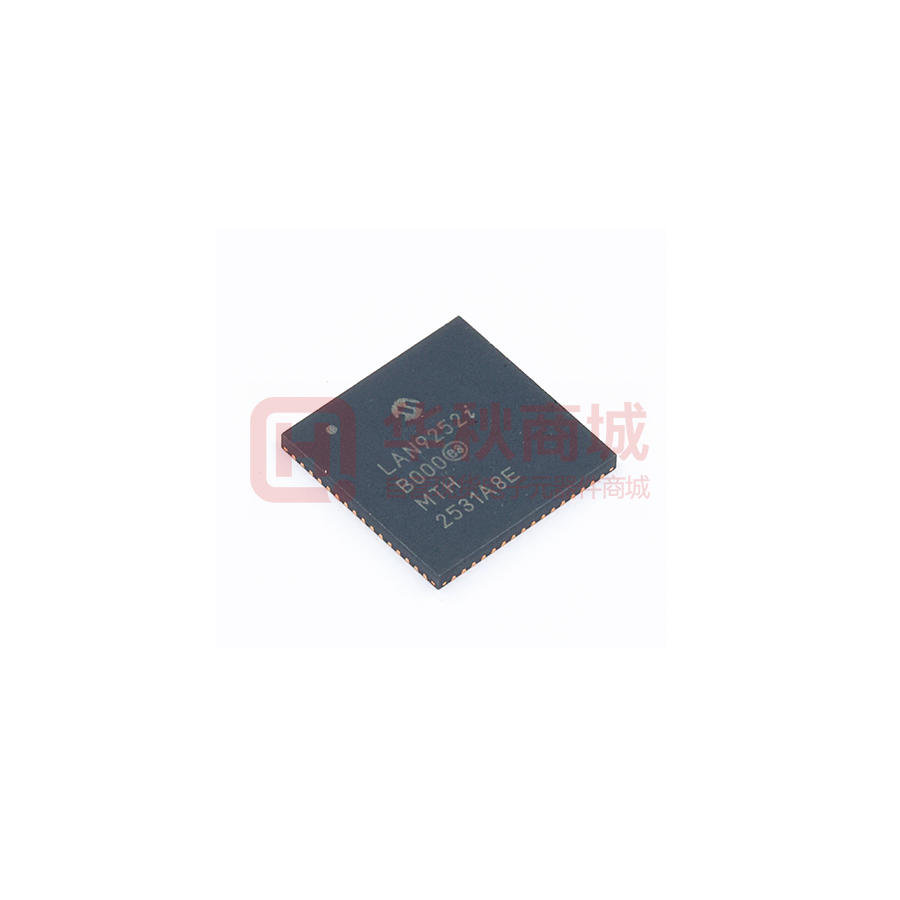

    ICs
    图片数据手册产品型号产品分类产品描述价格操作
    LAN9252/MLUSB芯片-接口及驱动芯片IC ETHERCAT CTLR 10/100 64QFN在线订购
    LAN9252I/ML以太网芯片-接口及驱动芯片2/3端口EtherCAT®从控制器集成以太网物理¥62.13240在线订购
    LAN9252I/PT以太网芯片-接口及驱动芯片2/3端口EtherCAT庐 带集成以太网物理层的从控制器 TQFP64¥64.98360在线订购
    LAN9252/PTUSB芯片-接口及驱动芯片IC ETHERCAT CTLR 10/100 64TQFP在线订购
    LAN9252T/MLUSB芯片-接口及驱动芯片IC ETHERCAT CTLR 10/100 64QFN在线订购
