R-REF01-HB 通用半桥参考设计
RECOM 的半桥参考设计(R-REF01-HB Universal Half-Bridge Reference Design)非常适合用于评估开关晶体管
发布时间:2018-06-13
RECOM 通用半桥参考设计可用于比较各种高功率 IGBT、第 1/第 2 代 SiC、GaN、MOSFET 和共源共栅开关技术的性能。栅极驱动器和 PCB 布局对于每一种晶体管类型均相同,因此工程师们能比较开关性能,并根据其应用选择合适的技术。
参考设计包括半桥布局,带有使用隔离式电源的完全隔离式驱动器级,适用于低压侧和高压侧开关晶体管。这种封装包括四个不同的 DC/DC 转换器,可针对不同的晶体管类型生成合适的隔离式驱动器电压组合。工程师们因此可以选择来自首选供应商的 TO247 或 TO247-4L(Kelvin 连接)封装开关晶体管,配合适当的 DC/DC 转换器以匹配,然后快速开发原型并测试其应用。
作为基本构建块,这种参考设计可用于评估正向、反激式、降压和升压拓扑结构,并通过将两个或多个装置相结合,该器件可用于评估全桥和三相桥式电路。PCB 针对高达 1000 V 电压和 10 A 栅极驱动电流的高速开关进行了优化。电源接地与信号接地电位隔离,板载 BNC 插座用于高速连接到外部 TTL 信号发生器。由于高压侧和低压侧控制相互独立,这种参考设计还可用于实现非对称占空比、有源箝位和相移全桥拓扑结构。

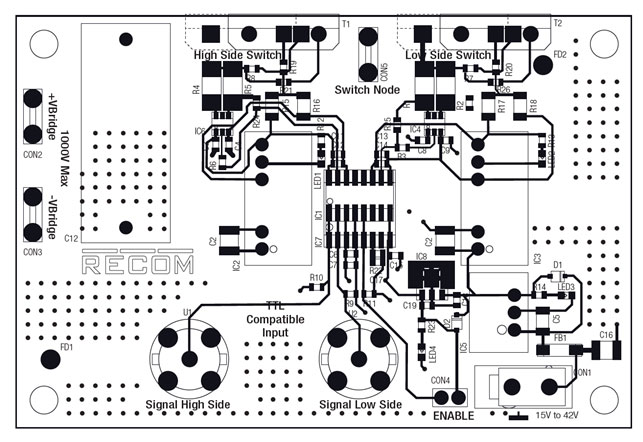

布局
R-REF01-HB 通用半桥参考设计特性
半桥电压高达 1 kV
TTL 兼容信号输入
单 15 V 至 42 V 电源
击穿保护
采用独立输入的低压侧和高压侧开关,适用于不同的拓扑结构
R-REF01-HB 通用半桥参考设计应用
IGBT、SiC 和 GaN 驱动器电路
电机控制单元
通用逆变器
不间断电源
焊机
