MCP39F511A AC/DC 双模式功率监视器
Microchip 的 MCP39F511A （MCP39F511A AC/DC Dual-Mode Power Monitors）是一款高度集成的单移相、实时测量电源功率监控 IC
发布时间：2018-09-13
Microchip Technology 的 MCP39F511A 器件是完整的单相、高度集成的功率监视 IC，设计用于实时测量 AC 或 DC 电源的输入功率。它包括双通道三角积分 ADC、一个 16 位计算引擎、EEPROM 和灵活的 2 线接口。提供独立的 AC 和 DC 校准寄存器，以确保在两种模式下都能实现高精度测量。集成 7 ppm/°C 低漂移电压基准以及每测量通道 94.5 dB 的 SINAD 性能，能够在 4000:1 动态范围内实现优于 0.1% 精确设计。MCP39F511A 采用 5x5 QFN 封装。该器件丰富的特性集使之非常适用于广泛的消费类和工业应用，包括电源、家庭物联网设备、工业电表和商业照明。

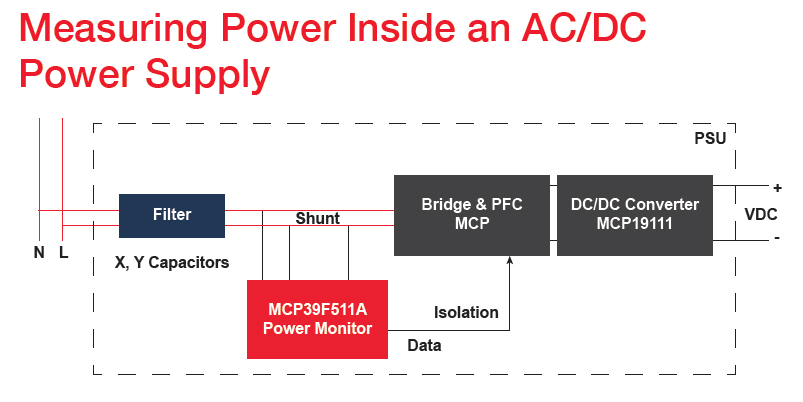

框图
MCP39F511A AC/DC 双模式功率监视器特性
特性
实时测量 AC 或 DC 电源的输入功率
AC/DC 双模功率监控能够实现 0.1% 的精度
自动检测和切换 AC 和 DC 模式
内置快速 16 位计算处理核芯
用户可通过页面读/写命令访问的 512 字节 EEPROM
低漂移内部电压基准，典型值为 7 ppm/°C
28 引脚 5x5 QFN 封装将温度范围扩大到 -40°C 至 +125°C
优势
内置计算能力可以让设计人员为其应用轻松添加高性能功率监控功能，从而缩短了面市时间
快速校准程序和简化的指令协议降低了设计风险
MCP39F511A AC/DC 双模式功率监视器应用
用于服务器、网络和存储设备的电源
家庭监控物联网设备，如智能插头和电器
不间断电源
工业电表、供电质量监测
商业照明、街道照明和 LED 照明应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP39F511A-E/MQ | 电能计量-电源管理 | MCP39F511A-E/MQ | ￥24.51935 | 在线订购 |
