- 11条回答
-
szcxwgyc
05-30 17:34
回答数：0
被采纳数：0
无图无真相啊，
-
leon2014xn
06-03 01:19
回答数：0
被采纳数：0
想必是感性负载变换时, 很强的噪声导致了过零信号的错误触发了吧.
这是个抗干扰里比较难的部分, 得仔细设计电路和 PCB,
-
阙云汉qrc
06-02 19:43
回答数：0
被采纳数：0
今天用 “瑞影浏览器”不能上传图片，现在用IE上传图片了。 不好意思啊。

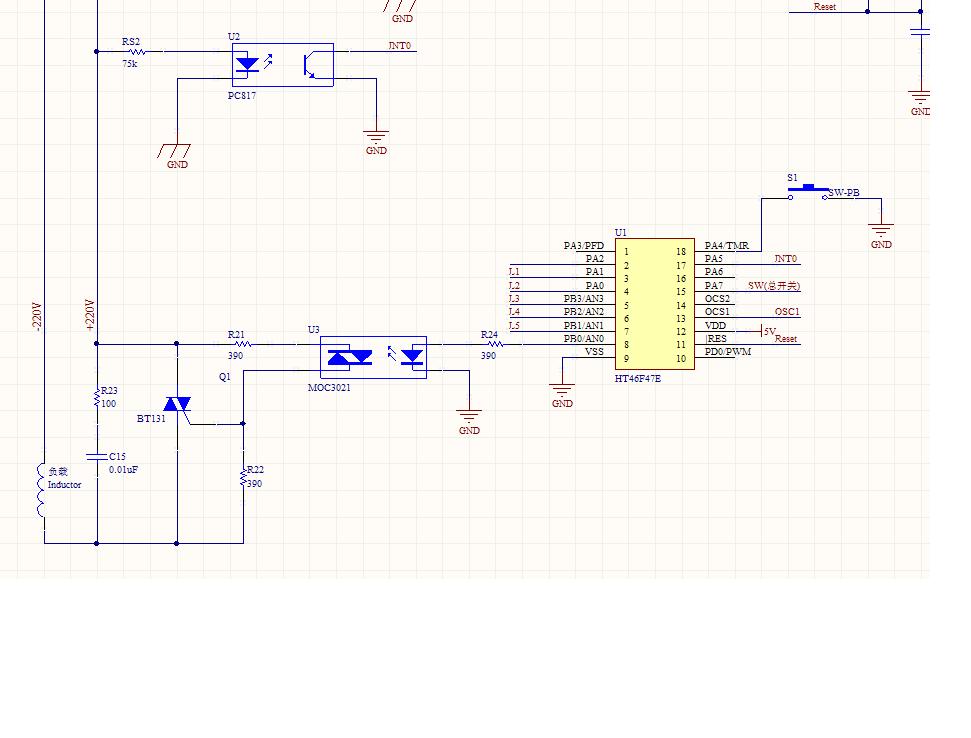

请看图吧：
负载是交流负载（电磁泵）,噪声是有的，吸合/松开。
问题如下：
1.当不接交流负载的时候。按键来切换PB0输出的脉冲正常（三种状态，慢中快）；
2.接上负载的时候，按键切换PB0输出脉冲不稳定，有脉冲丢失现象。 在脉冲丢失的同时我用示波器探头检测复位电平和5V的MCU电压（没有杂波）都和正常情况一样。意思就是MCU没有受负载干扰复位。INTO的中断口能正常检测下降沿信号。
我分析如下：

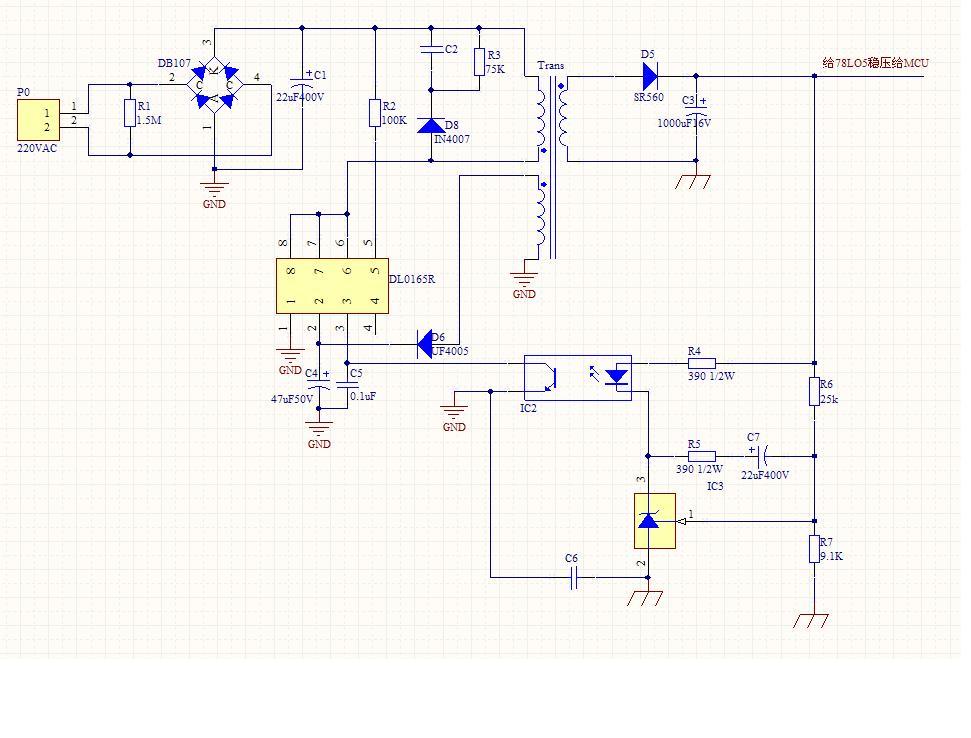

1.未接负载的时候控制正常，这个能去除电源的干扰因素吗？
2.接上负载，脉冲丢失，所以负载一会吸合，一会停止不动。 这就意味着程序已经失常了吧？？
大家帮忙分析下，本人硬件菜鸟。
-
hari69
05-31 20:56
回答数：0
被采纳数：0
弄根长线,把负载拖远点看
-
胡政鹏测试5
06-02 10:16
回答数：0
被采纳数：0
这个驱动不会导致驱动信号丢失，当年用HT的MCU做过，估计是MCU受干扰复位导致的，在最靠近MCU VDD脚加一个104电容，另外看不到你的复位电路是什么样子的
-
highmagtech
05-31 02:17
回答数：
被采纳数：
楼主那个pc817的2脚接的是零线吗？画法怪怪的。
pc817的1、2脚应当反向并联一个二极管，否则反向电压超标。或者用pc814.
如果只是为了过零开通和关断可控硅，直接选过零型的固态继电器更方便，更可靠。
-
derek88
05-26 22:39
回答数：0
被采纳数：0
图中IO口的外围请画出来分析
-
lgjmjx
05-28 10:16
回答数：
被采纳数：
问题已经解决了，在软件中加了滤波。
原因是由于感性负载干扰了电源，导致过零点不准确。
还有我软件部分也有点问题，判断计数值 原先是if(19==CheckZeroFlag); 改为if(CheckZeroFlag>18);
-
gxs123
05-28 09:41
回答数：
被采纳数：
很多问题的来源是硬件 但是解决起来还是软件
-
msvsudsdf
05-28 07:17
回答数：0
被采纳数：0
不会计算，但能明白问题在哪。
R23，C15组成的阻容降压电路会电流相位超前电压，而感性负载又会使电流相位滞后电压。
U12的PC817检测的是电压的过零点，而可控硅BT131关断需要的是电流的过零点。两者相位不一致就会失控。
(看错了，那不是阻容降压，是RC吸收-_-!，那就只剩感性负载造成的相位偏移，硬件是否应该加相位补偿？)
-
蟹蟹蟹蟹
05-26 07:43
回答数：0
被采纳数：0
随随便便就能产生的干扰那不叫干扰，是设计上的失误
1.应该先测试一下你的电源的带负载能力
2.R24可以再小一点（低温情况下R24需要更小的阻值，具体为什么我也不知道，但就是那样）
另外，PB0口应该用吸电流的方式驱动。
