电源振铃？

一个升压电路（开关频率1MHz），接上一个100mA左右负载后，电源纹波巨大，输出端电容并了一个470uF/35V的铝电解都不行，用示波器看了下波形，发现电源上有振铃：
****************************************

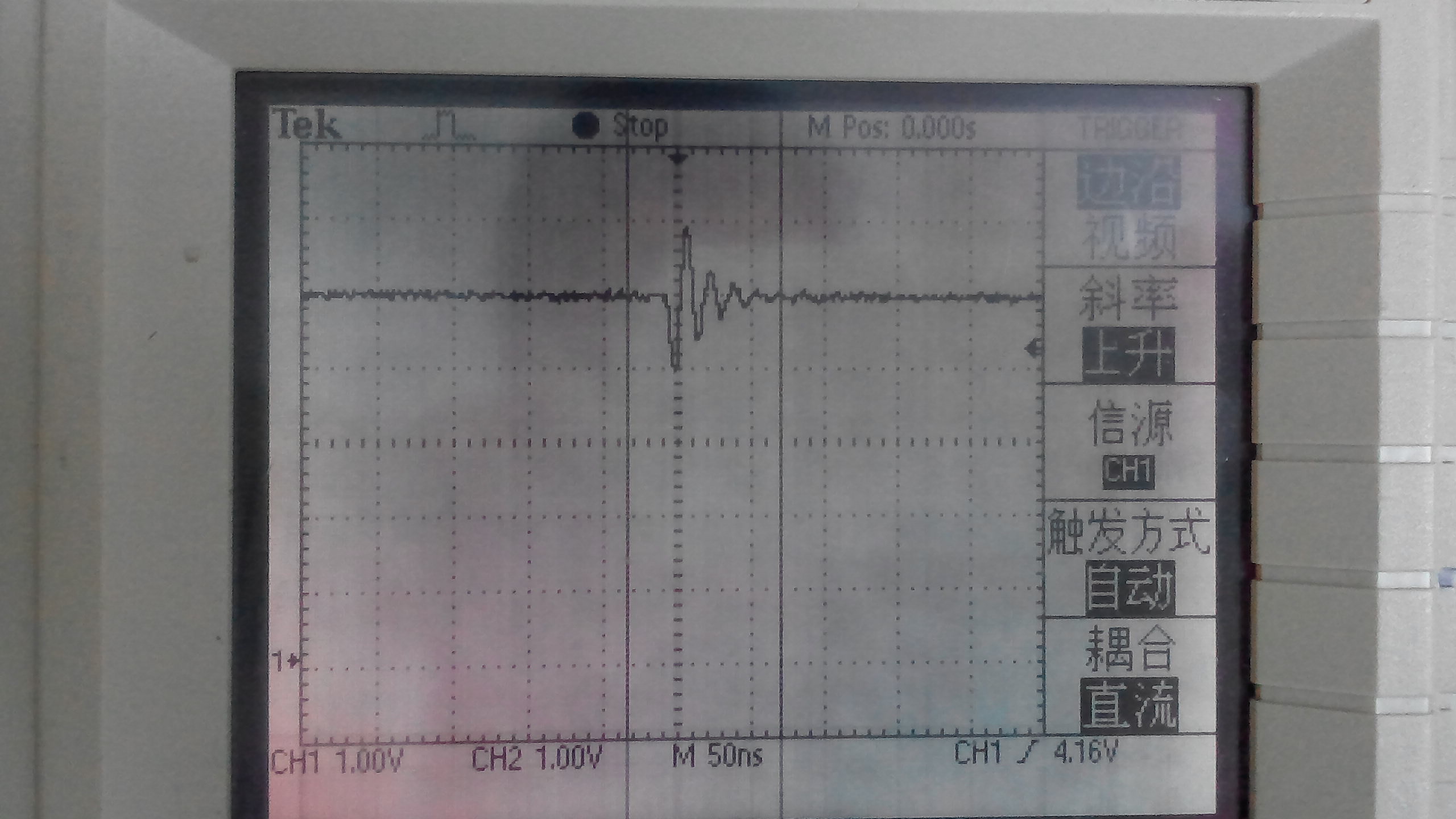

50ns下观察到振铃：

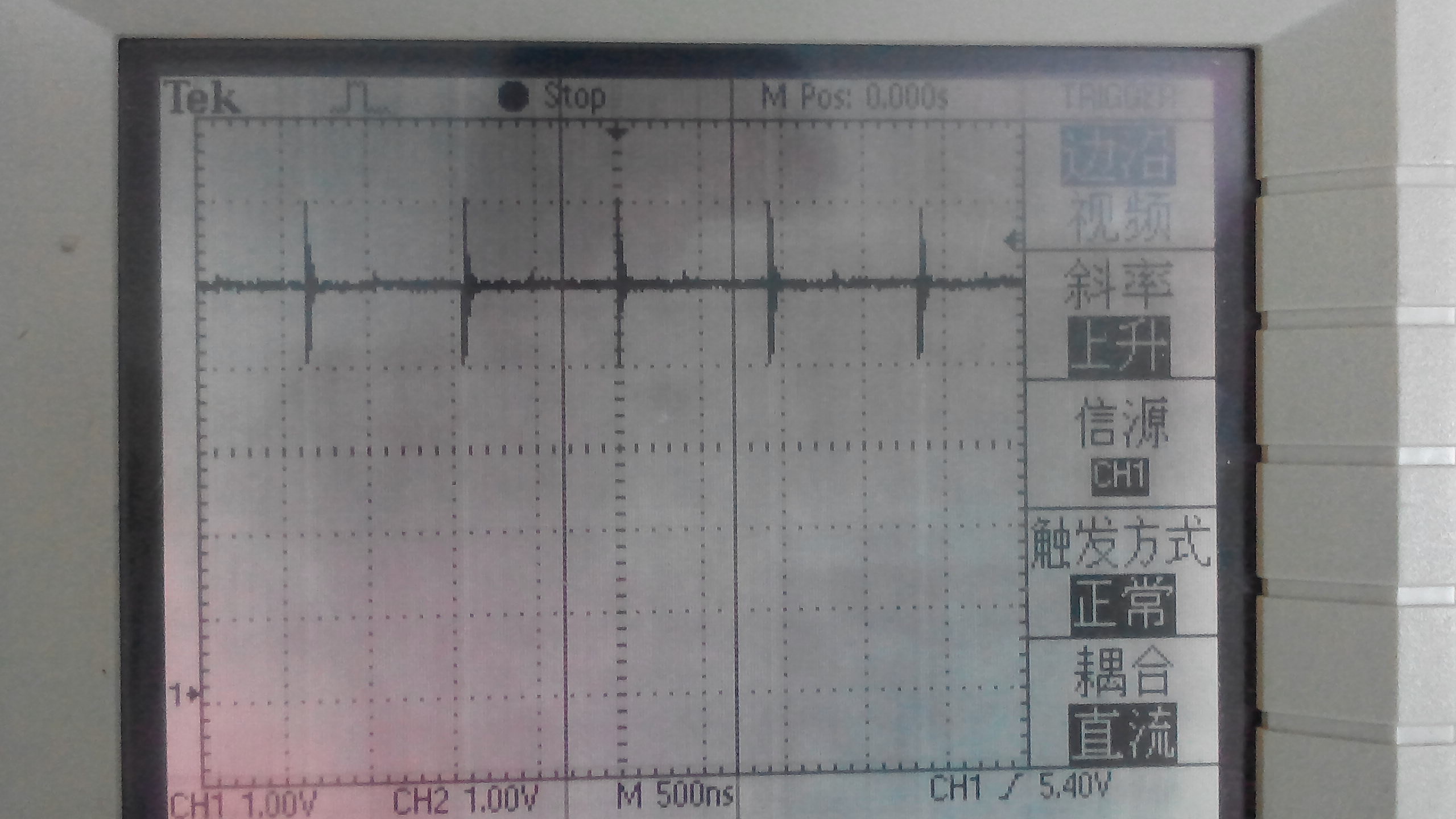

500ns下看电源纹波：

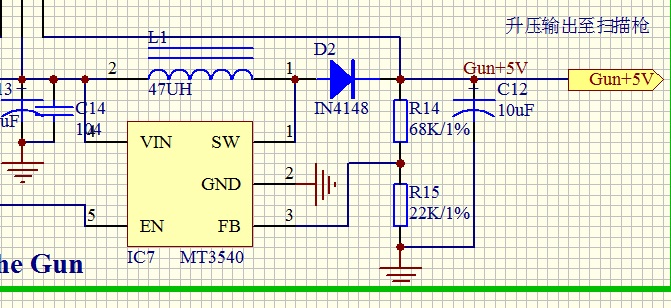

电路原理图：（现在C12钽电容两端并了一个470uF/35V铝电解）

****************************************
问题：怎么消除这个振铃呢？
****************************************

提问者：冉冉冉冉地点：- 浏览次数：2927 提问时间：01-09 17:11

我有更好的答案

9条回答: boju81 01-19 15:20 回答数：被采纳数：

电感，电容没计算好。或者电感选型没选好引起的

 评论0  赞74; mvueyrswer 01-17 20:52 回答数：0 被采纳数：0

输出再并联一个104的瓷片电容试试

 评论0  赞17; cmh9 01-14 15:21 回答数：0 被采纳数：0

LZ需要搞明白示波器探头，测量高频纹波的正确使用方法。

 评论0  赞94; 看服务淡口味 01-17 00:06 回答数：0 被采纳数：0

PCB走线，测试方式很关键。

 评论0  赞23; 宋小辉1 01-17 12:39 回答数：被采纳数：

这是一些噪声，原件没有设计好，还有就是你的设备器是不是跟开关电源一个电源插座出来的

 评论0  赞79; 艾嘉大人 01-18 15:58 回答数：0 被采纳数：0

这是典型的开关电源阻尼振荡，LZ可以上网搜搜看，有很多推荐的消除和抑制方法。

 评论0  赞90; zhangminmin 01-13 04:43 回答数：0 被采纳数：0

仔细看示波器，振铃的周期大约是10nS～20nS，也就是50MHz~100MHz，电解电容在这个频率上早就失效了。
你只能用0.1uF/0603或者是0.01uF/0603的瓷片电容，多用几片。
串入磁珠，与0603电容构成LC滤波，效果更好。

 评论0  赞23; artman66 01-12 04:36 回答数：0 被采纳数：0

IN4148换肖特基二极管

 评论0  赞75; xssd888888 01-18 20:17 回答数：1 被采纳数：0

可以尝试在D2上并联 1000pF电容、22欧电阻（电阻电容是串联的，阻值可能需要调整）解决振铃问题。
示波器看这么高的频率，可能需要把表笔的钩子拆下来，接地的鳄鱼夹也拆下来，找出表笔袋里面的弹簧针套在表笔上，再来看波形。
另外你这是升压电路，输出也只有5V，用1N4148影响输出效率，可以改 1N60或1N5817 等肖特基管。

 评论0  赞11
