制造商：ON
FAN3226-29 系列双通道 2A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低端开关应用中的 N 沟道增强 MOSFET。驱动器可提供 TTL 或 CMOS 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压锁定功能。此外，此类驱动器在 A 和 B 通道之间提供了匹配的内部传播延迟，适用于要求具有严格计时的双栅极驱动应用，如同步整流器。这样可并联两个驱动器，从而有效地使驱动单个 MOSFET 的电流能力增加一倍。
FAN322X 系列驱动器集成了 MillerDrive™ 结构，作为最后输出电路（以 MillerDrive™ 结构作为最后级输出电路）。这一双极 MOSFET 组合可在 MOSFET 开/关过程的米勒平台效应电场级期间提供高电流，以最大限度地减少开关损耗，同时提供轨到轨电压摆幅和反向电流能力。
FAN3226 配有两个反相驱动器，而 FAN3227 配有两个同相驱动器。每个器件都具有双独立使能引脚，而且如果未连接的话，默认为“开启”。在 FAN3228 和 FAN3229 中，各通道具有极性相反的双通道输入，允许通过使用第二输入的可选使能功能配置为同相或反相。如果一个或两个输入端均未连接，则内部电阻会偏置输入端，确保将输出端拉至低电平，以保持功率 MOSFET 关断。
业界标准引脚排列
4.5 V 到 18 V 工作电压范围
3 A 峰值灌电流/源电流，需 VDD = 12 V
2.4 A 灌电流/1.6 A 源电流，需 VOUT= 6 V
可选择TTL或CMOS输入阈值 双独立驱动器的四个版本：
- 双通道反相+使能(FAN3226)
- 双通道同相 + 使能(FAN3227)
- 双输入，具有两种引脚输出配置：
o 兼容 FAN3225x (FAN3228)
o 兼容 TPS2814D (FAN3229) 无输入时内部电阻关闭驱动器
MillerDrive™ 技术 1 nF 负载时具有 12 ns/9 ns（典型值）的上升/ 下降时间
20 ns 典型传输延迟，1 ns 内匹配到另一通道 并联使用通道可使电流能力增加一倍
8 引脚 3x3 毫米 MLP 或 8 引脚 SOIC封装
额定环境温度为-40℃到+125℃
符合汽车行业标准 AEC-Q100（F085 版本）

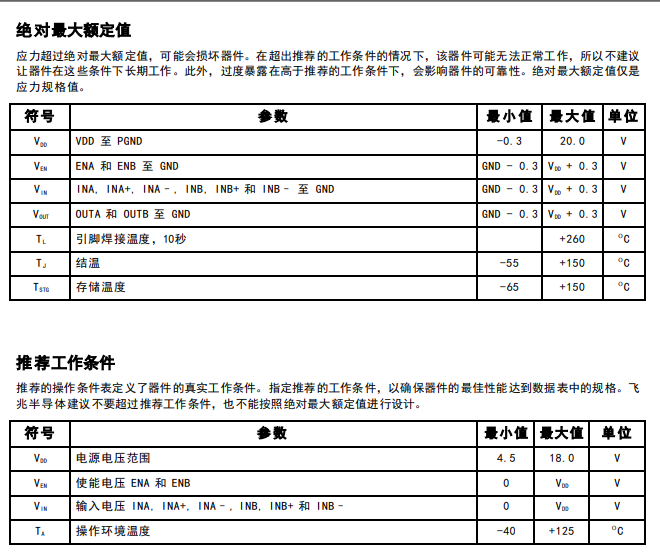

FAN3229T_F085电路图
FAN3229T_F085 引脚图
FAN3229T_F085 封装图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| FAN3229TMX-F085 | - | - | 立即购买 |
| 标题 | 类型 | 大小（KB） | 下载 |
|---|---|---|---|
| SOIC8 | 80 | 点击下载 | |
| Dual 2-A High-Speed, Low-Side Gate Drivers | 1512 | 点击下载 | |
| Design Guide for Selection of Bootstrap Components | 136 | 点击下载 |
