优势和特点
高精度;支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
与三相、三线或四线(三角形或Y形)及其它三相配置兼容
测量各相及整个系统的总有功/视在功率
25°C时,在1000:1的动态范围内有功功率误差小于0.1%
25°C时,在3000:1的动态范围内有功功率误差小于0.2%
支持电流变压器和di/dt电流传感器
25°C时,在1000:1的动态范围内电压和电流有效值误差小于0.1%
欲了解更多特性,请参考数据手册。
产品详情
ADE78541是一款高精度、三相电能测量IC,采用串行接口,并提供三路灵活的脉冲输出。该器件内置二阶Σ-Δ模数转换器(ADC)、数字积分器、基准电压源电路以及所有必需的信号处理电路,可执行总有功和视在功率测量以及有效值计算。一个固定功能数字信号处理器(DSP)负责执行这种信号处理。ADE7854适合测量各种三线、四线的三相配置有功和视在功率,例如Y形或三角形等。各相均具有系统校准功能,即有效值失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息:总有功功率、总视在功率或电流有效值和。
ADE7854具有波形采样寄存器,允许访问所有ADC输出。该器件还提供电能质量测量,例如:短时低压或高压检测、短时高电流变化、线路电压周期测量以及相位电压与电流之间的角度等。利用SPI和I2C串行接口可以与ADE7854通信,同时专用高速接口、高速数据采集(HSDC)端口可以与I2C配合使用,以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚IRQ0和IRQ1,用来指示一个使能的中断事件已经发生。
ADE7854采用40引脚LFCSP封装,符合RoHS标准。
1正在申请美国专利。

ADE7854电路图

ADE7854电路图

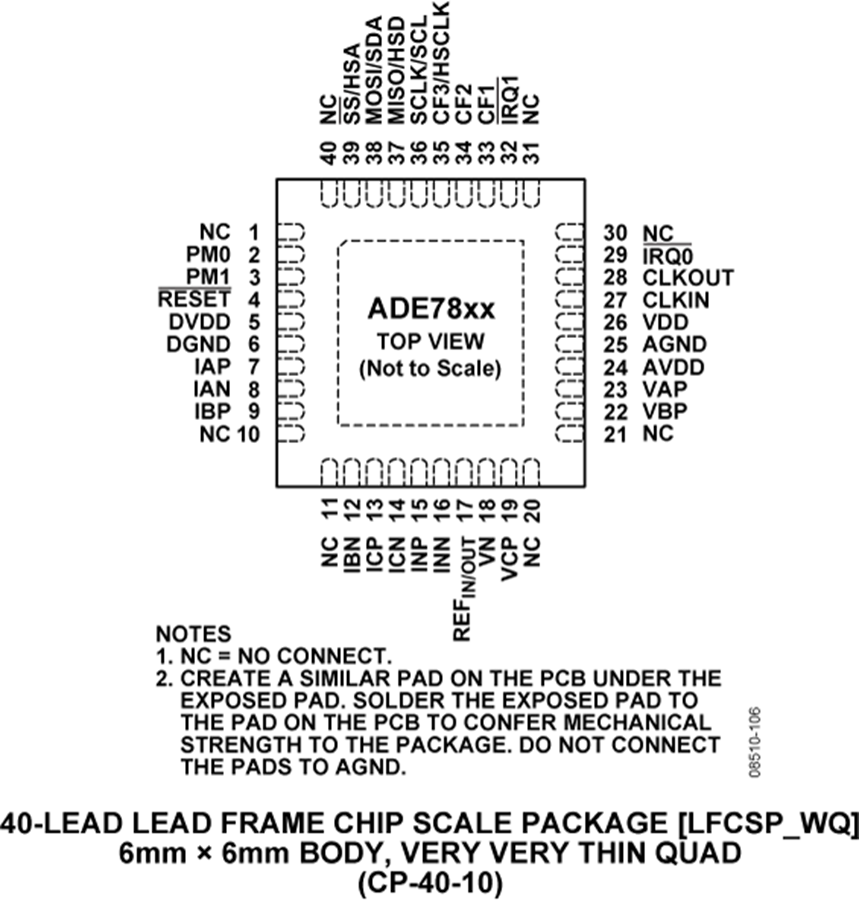

ADE7854 引脚图

ADE7854 引脚图
