生活离不开晶振丨“智能三表”应用趋势

芯片公司：扬兴科技（YXC）

发布时间：2025-05-16

方案介绍

一、“民用三表”的智能化与趋势
“民用三表”通常指的是家庭中使用的水表、电表和燃气表。这三种表具在日常生活中扮演着重要的角色，涉及到家庭的水、电、气的使用和计量。随着科技的发展，一切都在朝着智能化发展，计量表也不例外。相较于传统的“民用三表”，“智能三表”（智能水表、智能电表、智能燃气表）具备更多样性的功能，使得用水、用电和用气的管理更加便捷高效，为家庭和社会带来更好的经济效益和安全保障。

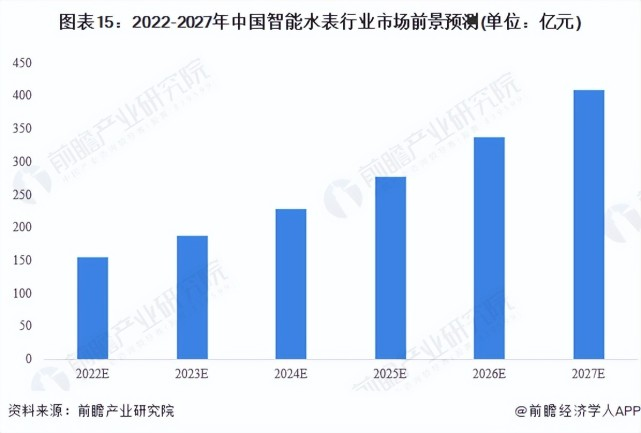

随着我国城镇化进程的加快、农村水务的发展以及城市水务信息化改造的加速推进，智能水表行业的政策环境日益向好，推动了市场的快速增长。预计到2027年，我国智能水表行业市场规模有大幅上涨。同时由于国家对计量表具有定期轮换要求，近期已进入密集更换期，预计在未来几年智能计量表具的市场可能达到百亿级。


二、晶振在“智能三表”中的作用

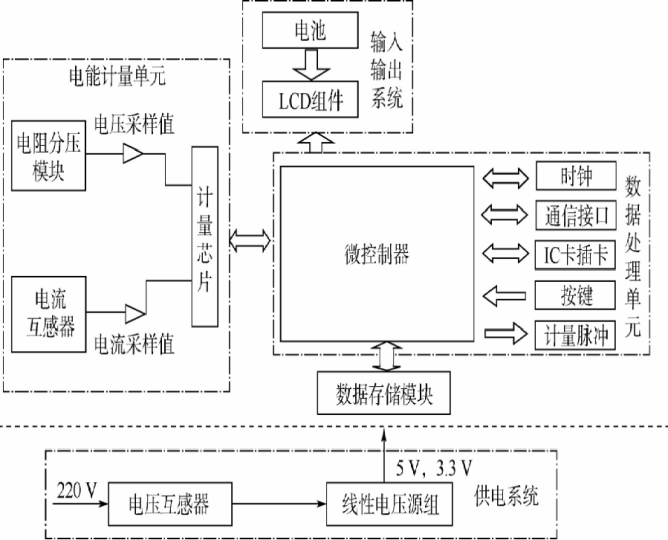

“民用三表”的准确性直接关系到家庭的经济利益和安全。晶振（晶体振荡器）能够发送稳定、精确的时钟信号，在“智能三表”的电路设计（MCU、模数转换模块、传输模块等）中扮演着重要的角色，确保了数据的准确性与通信的同步性。例如实时时钟RTC模块中必须配备一颗32.768KHz的晶振；MCU主控模块常规配置24MHz、24.576MHz的晶振等。

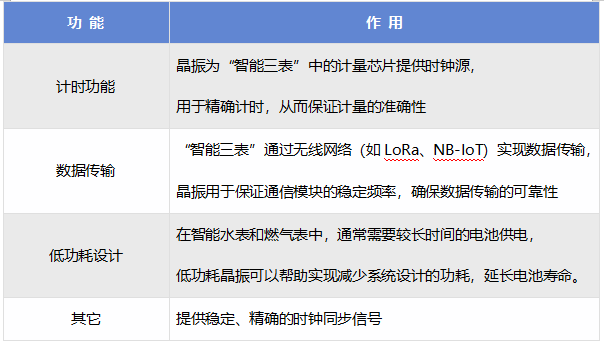

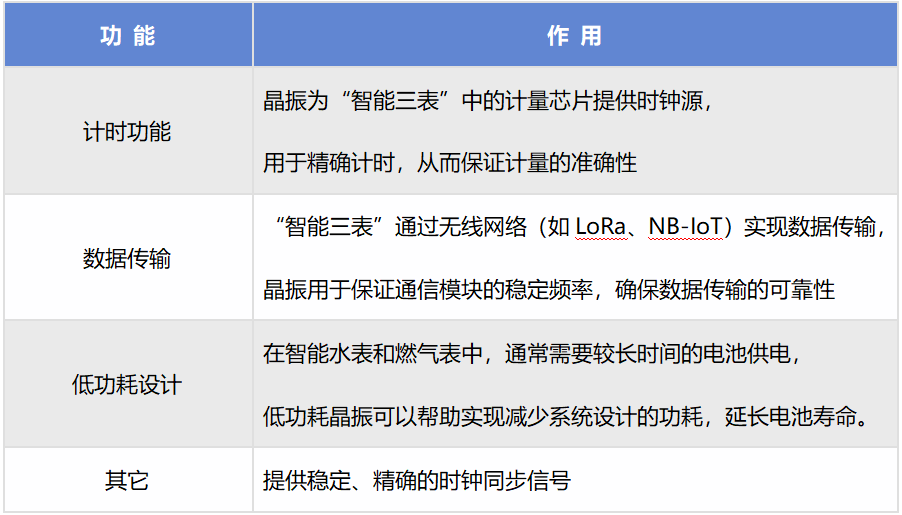

晶振在“智能三表”中的具体功能包括：


”智能三表“的电路设计需要晶振发出的时钟信号进行同步，若时钟信号的准确性或稳定性不足，可能导致远程数据传输丢失或数据计量不准，对居民的经济利益与安全带来较大影响。因此“智能三表”对晶振有较高要求，常规设计要求晶振精度≤±10PPM，部分应用甚至要求晶振精度≤±5PPM；同时对晶振的工作温度、可靠性、老化率等也都有一定的性能要求，确保计量设备在各种环境下都能够稳定运行。

晶振作为“智能三表”中的关键元件，为其提供了稳定的工作环境，确保了计量的精度、数据通信的可靠性。这些技术的结合推动了传统表具向智能化、数字化的方向发展，是智慧城市建设的重要组成部分。

三、YXC推荐“智能三表”解决方案

“智能三表”常用频点：32.768K、8M、12M、16M、24M、24.576M、25M、38.4M等

基于“智能三表”对时钟设备的要求推荐以下YXC晶振解决方案：

Ø 32.768KHz谐振器

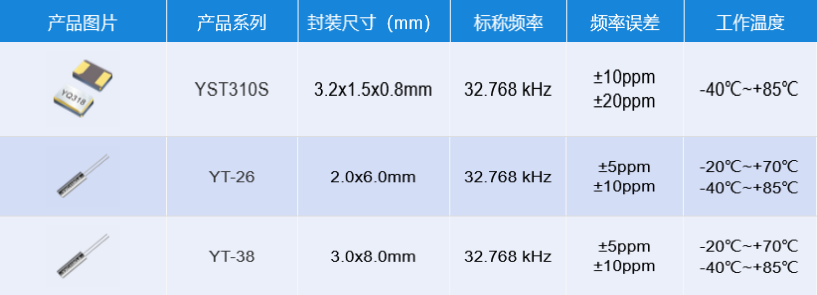

目前“智能三表”方案主流采用的是封装为3.2*1.5的贴片式或封装为2.0*6.0的插件型的32.768KHz谐振器。


针对智能计量器的实际应用需求，YXC同时提供封装为3.2*1.5的贴片式 32.768KHz产品YST311S，在保持高性能参数的同时降低了生产成本，具备更高的性价比。

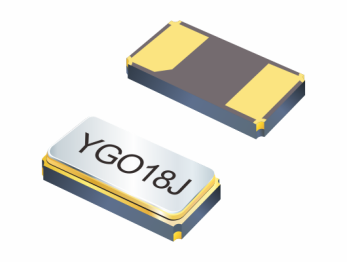

YST311S产品示意图

Ø MHz谐振器

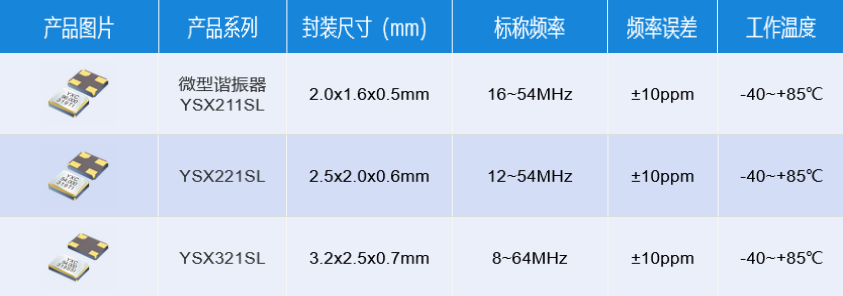

“智能三表”应用中MHz谐振器主要采用3225尺寸，部分有小型化2016、2520需求

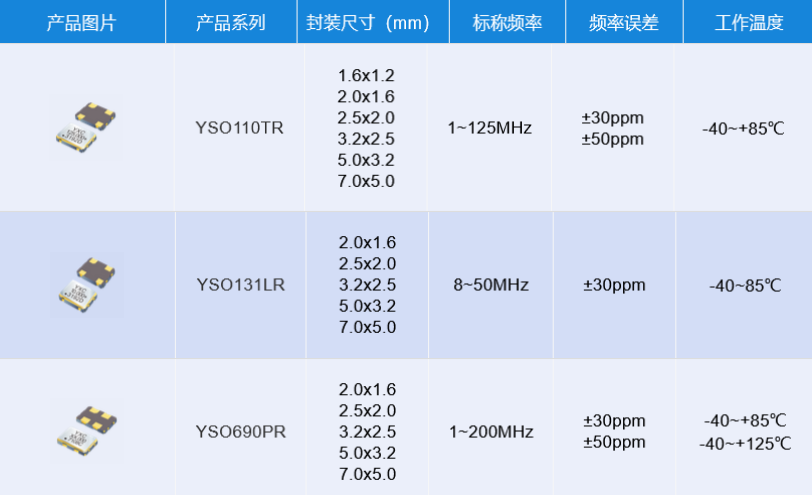

Ø CMOS振荡器

智能化要求更高的“智能三表”，对时钟频率设备有更高的要求，需具备高精度、高稳定性。可以通过定频或预编程振荡器满足设计需求。


Ø RTC 实时时钟

针对如计费电表等有高精度需求的应用，YXC提供RTC产品YSN8025，该产品为高精度RTC（精度为±3.4ppm），同时内置32.768KHz晶振，为高精度计量应用场景提供解决方案。


YSN8025产品示意图

图表备份：

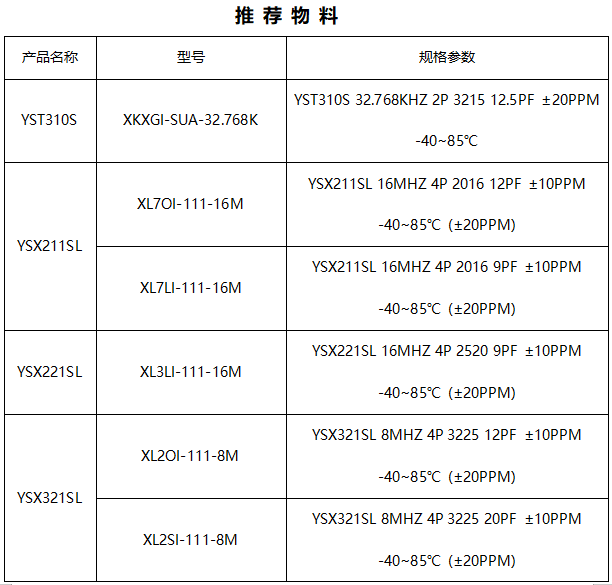

核心器件

图片	商品名称	产品型号	产品描述	品牌	单机用量	价格	操作
	无源晶振	XKXGI-SUA-32.768K	无源晶振 12.5pF 70KΩ ±20ppm -40℃~+85℃ SMD3215_2P 32.768KHz	YXC	1	0.5706 1+ 0.9277 10+ 0.8109 30+ 0.7442 100+ 0.6274 500+ 0.5706	在线订购
	无源晶振	XL7OI-111-16M	YSX211SL 16MHZ 12PF ±10PPM -40~85℃ 和老料号X201616MOB4SI完全相同	YXC	1	0.2716 5+ 0.4416 50+ 0.3860 150+ 0.3542 500+ 0.2986 2500+ 0.2716	在线订购
	无源晶振	XL7LI-111-16M	YSX211SL 16MHZ 9PF ±10PPM -40~85℃ 和老料号X201616MLB4SI完全相同	YXC	1	0.2716 5+ 0.4416 50+ 0.3860 150+ 0.3542 500+ 0.2986 2500+ 0.2716	在线订购
	无源晶振	XL3LI-111-16M	无源晶振 16MHz ±10ppm 9pF 100Ω SMD2520_4P 表面贴装 -40℃~+85℃ 和老料号X252016MLB4SI完全相同	YXC	1	0.3309 5+ 0.5381 50+ 0.4703 150+ 0.4316 500+ 0.3639 2500+ 0.3309	在线订购
	无源晶振	XL2OI-111-8M	无源晶振 8MHz ±10ppm 12pF 150Ω SMD3225_4P -40℃~+85℃ 和老料号X32258MOB4SI完全相同	YXC	1	0.5009 1+ 0.8145 10+ 0.7120 30+ 0.6533 100+ 0.5508 500+ 0.5009	在线订购
	无源晶振	XL2SI-111-8M	无源晶振 YSX321SL 8MHZ 20PF ±10PPM -40~85℃ 和老料号X32258MSB4SI完全相同	YXC	1	0.5009 1+ 0.8145 10+ 0.7120 30+ 0.6533 100+ 0.5508 500+ 0.5009	在线订购
	无源晶振	XL2OI-111-25M	无源晶振 25MHz ±10ppm 12pF 50Ω SMD3225_4P 表面贴装 -40℃~+85℃ 和老料号X322525MOB4SI完全相同	YXC	1	0.2111 10+ 0.3433 100+ 0.3001 300+ 0.2753 1000+ 0.2321 5000+ 0.2111	在线订购
	有源晶振	OT7JI-111-24M	YSO110TR 24MHZ 1.8V~3.3V ±10PPM -40~85℃ 和老料号OT201624MJBA4SL完全相同	YXC	1	1.8619 1+ 3.0404 10+ 2.6550 30+ 2.4346 100+ 2.0492 500+ 1.8619	在线订购
	有源晶振	OT7JI-111-12M	YSO110TR 12MHZ 1.8V~3.3V ±10ppm -40℃~+85℃	YXC	1	1.8619 1+ 3.0404 10+ 2.6550 30+ 2.4346 100+ 2.0492 500+ 1.8619	在线订购
	有源晶振	OT2JI-111-25M	YSO110TR 25MHZ 1.8V~3.3V ±10PPM -40~85℃ 和老料号OT322525MJBA4SL完全相同	YXC	1	1.3546 1+ 2.2120 10+ 1.9316 30+ 1.7713 100+ 1.4909 500+ 1.3546	在线订购
	有源晶振	OT2JI-111-8M	YSO110TR 8MHZ 1.8V~3.3V ±10PPM -40~85℃ 和老料号OT32258MJBA4SL完全相同	YXC	1	1.3541 1+ 2.2112 10+ 1.9309 30+ 1.7706 100+ 1.4904 500+ 1.3541	在线订购
	有源晶振	OT2JI-111-24M	YSO110TR 24MHZ 1.8V~3.3V ±10PPM -40~85℃ 和老料号OT322524MJBA4SL完全相同	YXC	1	1.3541 1+ 2.2112 10+ 1.9309 30+ 1.7706 100+ 1.4904 500+ 1.3541	在线订购
	有源晶振	OT2JI-111-24.576M	YSO110TR 24.576MHZ 1.8V~3.3V ±10ppm -40℃~+85℃	YXC	1	1.3541 1+ 2.2112 10+ 1.9309 30+ 1.7706 100+ 1.4904 500+ 1.3541	在线订购
	有源晶振	OT3JI-111-25M	有源晶振 25MHz ±10ppm SMD2520_4P 1.8V~3.3V 15pF	YXC	1	1.6926 1+ 2.7640 10+ 2.4136 30+ 2.2133 100+ 1.8630 500+ 1.6926	在线订购
	有源晶振	OT3JI-111-24M	有源晶振 24MHz ±10ppm 1.8V~3.3V SMD2520_4P 表面贴装 15pF 和老料号OT252024MJBA4SL完全相同	YXC	1	1.6926 1+ 2.7640 10+ 2.4136 30+ 2.2133 100+ 1.8630 500+ 1.6926	在线订购
