芯片公司：易能（easepower）
发布时间：2018-05-29
18WAC口PD（C口PD，A口全协议）快充充电器方案基于快充适配器协议芯片EDP3036，由芯片厂商易能微电子出品，EDP3036 是为 PD 快充适配器设计的一颗协议芯片。芯片集成了 QC2.0、QC3.0、PE1.0、AFC、FCP、BC1.2 DCP、APPLE 2.4A 及 5V、9V、12V PD2.0 协议；两个口同时插入时输出电压将降至 5V；能够支持苹果、 HP、DELL、华为、小米、任天堂等笔记本、平板、手机和游戏机快充，且兼容性优异；支持过流、过压/ 欠压、短路保护功能。
◆PD 电源适配器。
EDP3036 两路多协议 PD/QC/PE/AFC/FCP 快充协议 IC 方案，
外围原件少. 输 出功率 18W. 支持过压/欠压，过流，短路等保护功能. 安全性高，可靠性好，生 产简单，是当前市面上手机快充兼容性最好一款适配器协议芯片方案.
协议 IC 部分：
✔支持 BC1.2 DCP, PD2.0， QC2.0， QC3.0，PE， AFC，FCP, APPLE 2.4A 快充协 议;兼容市面上几乎所有快充手机
✔AC 口输出: A 口支持 BC1.2 DCP / QC2.O / QC3.0 / PE1.0 / AFC / FCP / Apple 2.4A 协议 C 口支持 BC1.2 DCP / PD2.0 / Apple 2.4A 协议 （AC 口同时插入负载时退出快充）
✔ 额定功率及过流点： A 口: 18W (5V/3.3A, 9V/2.4A, 12V/1.8A) C 口: 18W (PD 配置电流：5V/3A, 9V/2A, 12V/1.5A 过流点： 5V/3.3A, 9V/2.4A, 12V/1.8A) (AC 口同时插入转普通充电： 5V/3.3A)
✔输出电压：4.5 ~ 12V
AC-DC 前端要求：
✔额定输出功率 18W
✔副边反馈
✔INPUT REF 电压: 2.5V
✔过流，过压/欠压，短路保护
| 标准板规格书： | EDP3036 两路多协议PD,QC,PE,AFC,FCP快充协议芯片方案_v1.01_201711226.pdf |
| IC规格书： | EDP3036 DATASHEETV1.3.pdf |
| BOM List： | EDP3036 BOM_2017.12.23.xlsx |
| 参考LAYOUT Gerber： | EDP3036 PD板 2017.12.23TOP丝印图.pdf |
| 电路图： | 3036_010_002.pdf |

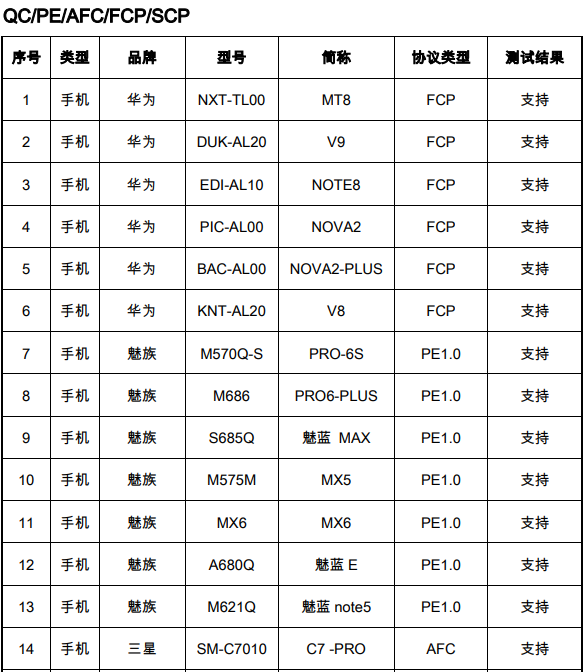

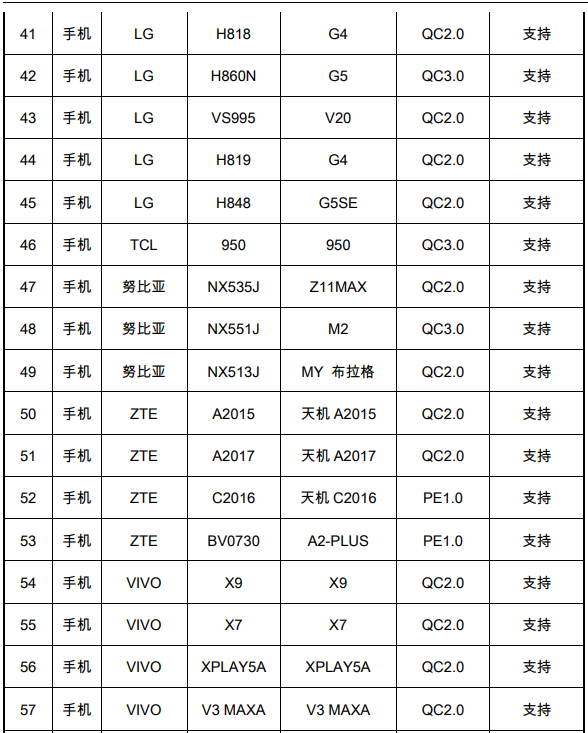

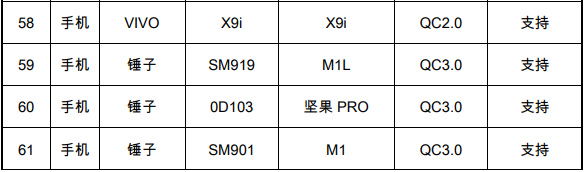

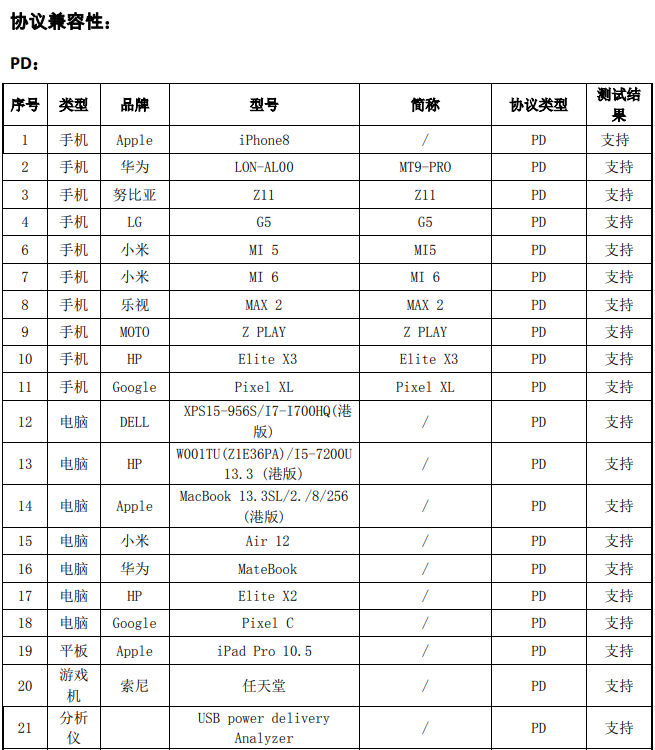

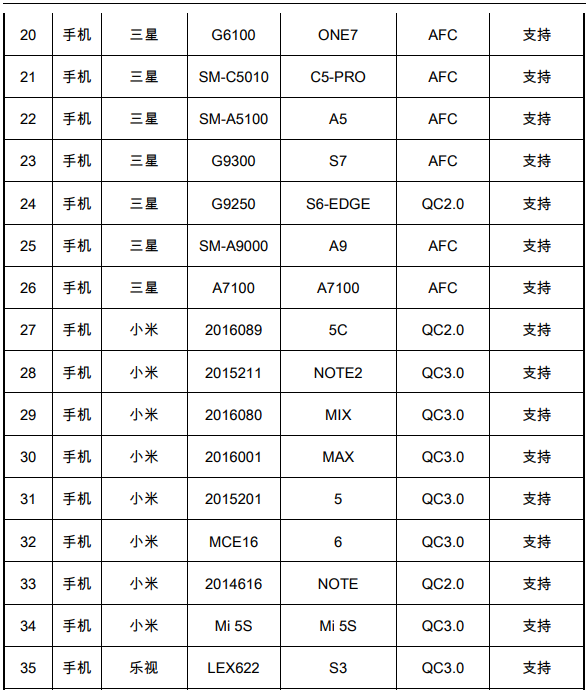

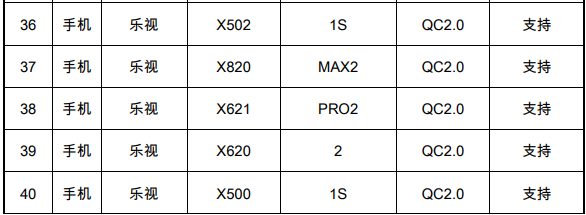

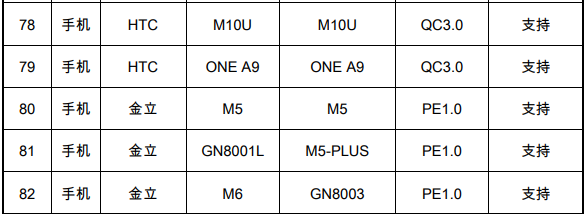

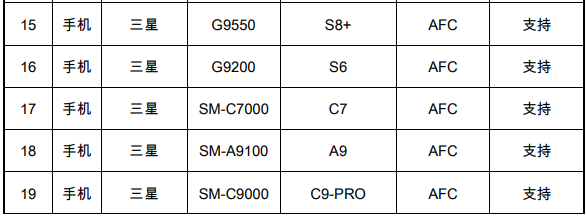

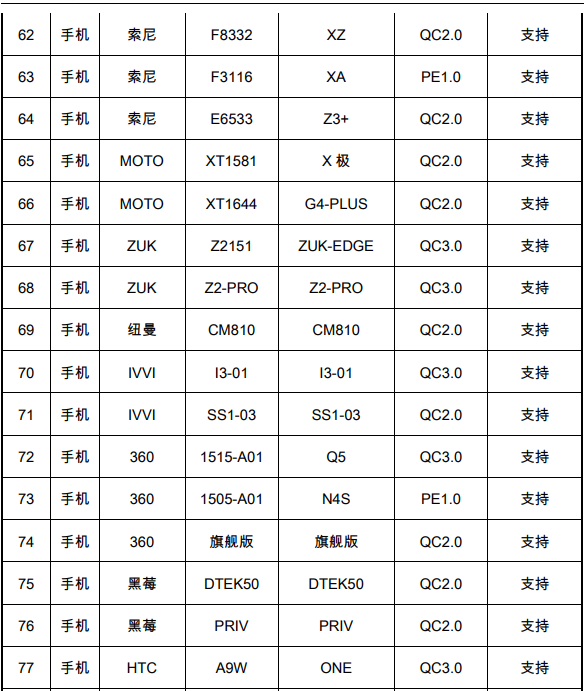

18WAC口PD（C口PD，A口全协议）快充充电器方案协议兼容性
