MAX1166典型应用电路(MAX1166与单片机8051的接口电路)

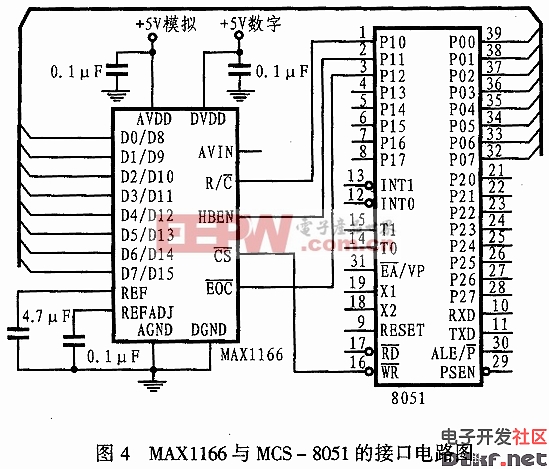

　　MAX1166的总线接口为８位,该总线的接口速度相当快,可以和各种微处理器直接进行接口,因此ＭＡＸ１１６６与８位微处理器的连接电路相对比较简单。图４是ＭＡＸ１１６６和ＭＣＳ－８０５１的接口电路图。在本例中,由于单片机外围芯片仅有ＭＡＸ１１６６一片,所以,为简单起见,没有为之确定地址,即任意地址均可作为其地址。因为ＭＡＸ１１６６的ＣＳ信号脉冲宽度要求最小为４０ｎｓ,因此,对于单片机而言,只要对外部设备进行写操作,即会产生ＷＲ脉冲,其宽度为６个时钟周期。如果采用１２ＭＨｚ的晶振,其脉冲宽度为５００ｎｓ,所以可以将单片机的ＷＲ信号作为ＭＡＸ１１６６的ＣＳ输入信号。至于Ｒ／ Ｃ 、ＥＯＣ和ＨＢＥＮ等信号,只需连接到普通的锁存功能端口即可（如单片机的Ｐ１口）。

　　图４中,ＭＡＸ１１６６采用的是内部参考源。如果在ＣＳ信号的第二个脉冲下降沿使Ｒ／ Ｃ 为低电平,即选择了稳定工作模式,该模式的应用程序如下（该程序会将转换结果的高８位存放在片

内存储器Ａ０单元,而将低８位存放在Ａ１单元）：

　　ＭＯＶ Ｒ０  ＃Ａ０ ;数据暂存区地址

　　ＳＡＭＰ ＣＬＲ Ｐ１．０ ;拉低Ｒ／ Ｃ电平,为

　　Ａ／Ｄ转换启动做准备

　　ＭＯＶＸ ＠ＤＰＴＲＡ ;给ＣＳ第一个脉冲信

　　号,ＭＡＸ１１６６进入准

　　备工作状态

　　ＭＯＶＸ ＠ ＤＰＴＲＡ ;给ＣＳ第二个脉冲信

　　号,启动Ａ／Ｄ转换

　　ＷＡＩＴ ＪＢ Ｐ１．２ ＷＡＩＴ ;如果转换结束,则进

　　入读数据子程序

　　ＲＥＤＡ ＳＥＴ Ｐ１．０ ;拉高Ｒ／ Ｃ电平,准备

　　读取数据

　　ＭＯＶＸ ＠ ＤＰＴＲＡ ;给ＣＳ第三个脉冲信

　　号,开始读数据

　　ＳＥＴ Ｐ１．１

　　ＭＯＶＸ Ａ＠ＤＰＴＲ ;读取数据高８位

　　ＭＯＶ ＠Ｒ０ Ａ

　　ＩＮＣ Ｒ０

　　ＣＬＲ Ｐ１．１

　　ＭＯＶＸ Ａ＠ＤＰＴＲ ;读取数据低８位

　　ＭＯＶ ＠Ｒ０ Ａ
