继电器检测电路

提问者：chenliyun 地点：- 浏览次数：5575 提问时间：11-30 02:07

我有更好的答案

1条回答: qwe045 11-30 06:44 回答数：0 被采纳数：0

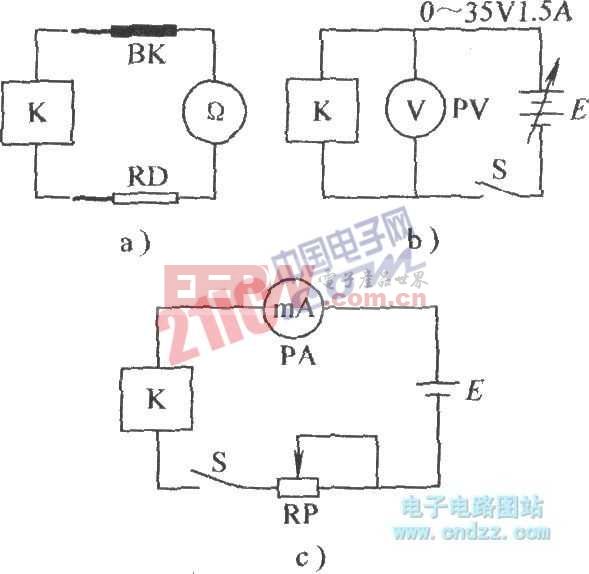

图a为测量线圈的电阻.万用表选择R×100Ω档.图b为测定继电器吸合电压和释放电压.调节稳压电源使之从0V逐渐上升。当刚听到衔铁“嗒”一声吸合时，此时电压表PV指示的电压值便是吸合电压；然后再调动稳压器调压旋钮，使电压逐渐下降,当听到原先吸合的衔铁"咔"一声释放了,此时的电压就是该继电器的释放电压.图c为测定继电器的吸合电流和释放电流.方法与图b类似.
