单片开关集成稳压器CW4962／CW4960的典型应用电路

单片开关集成稳压器CW4962／CW4960的典型应用电路

提问者：瓦德瓦155 地点：- 浏览次数：3973 提问时间：09-05 09:28

我有更好的答案

1条回答: 珠海煜明科技有限公司 09-14 22:04 回答数：0 被采纳数：0

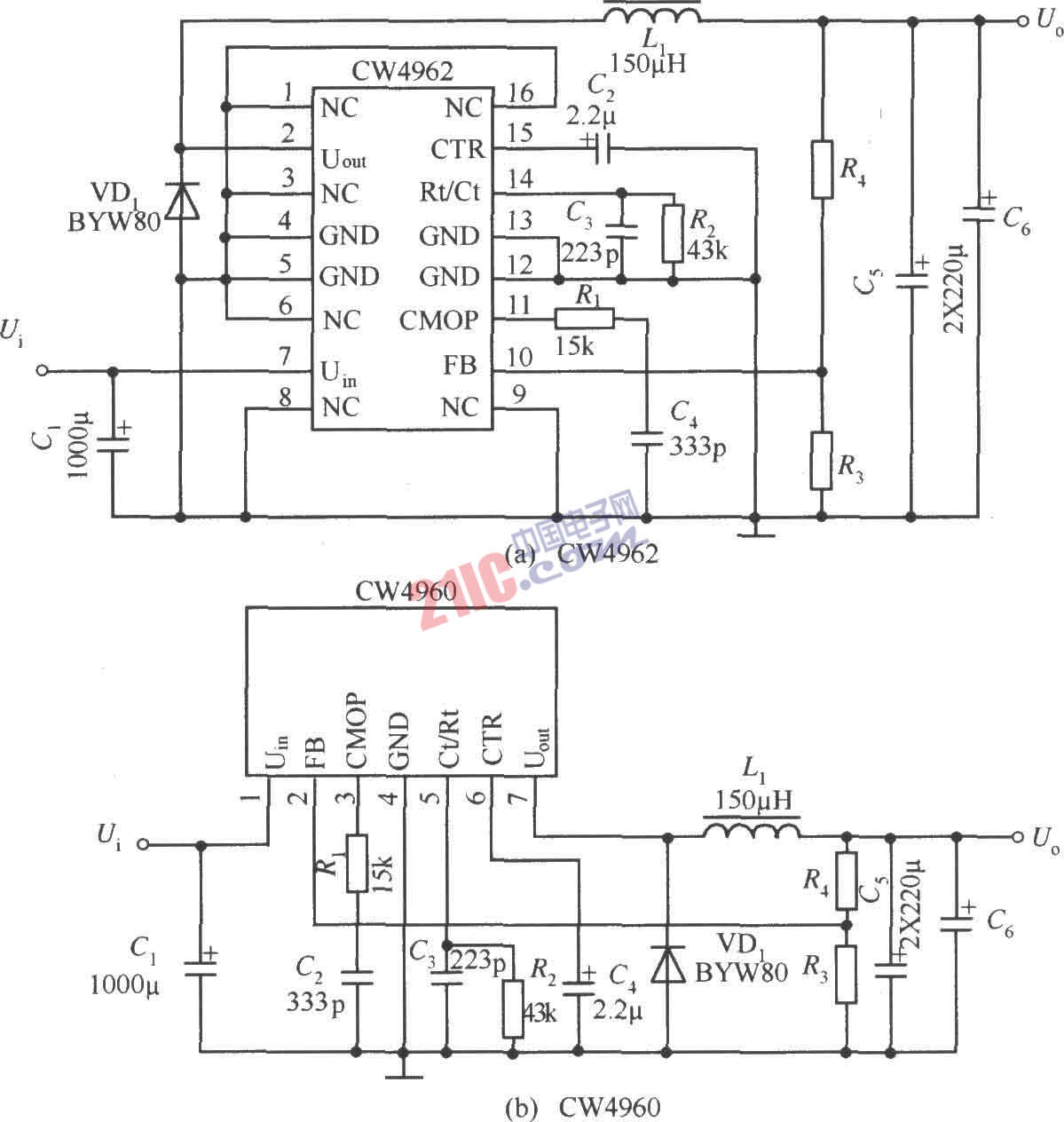

如图所示是CW4962／CW4960的典型应用电路。该电路最大输入电压为50V，输出电压可以5V调至40V。输入直流电压的获得可以用工频变压器从交流220V降压获得，也可以用单端反激式开关稳压器获得。外围元件的选择如下表所示。
