由L4970A构成的大功率开关电源

提问者：cmh20 地点：- 浏览次数：11061 提问时间：06-08 03:37

我有更好的答案

1条回答: LDF7803 06-09 05:54 回答数：0 被采纳数：0

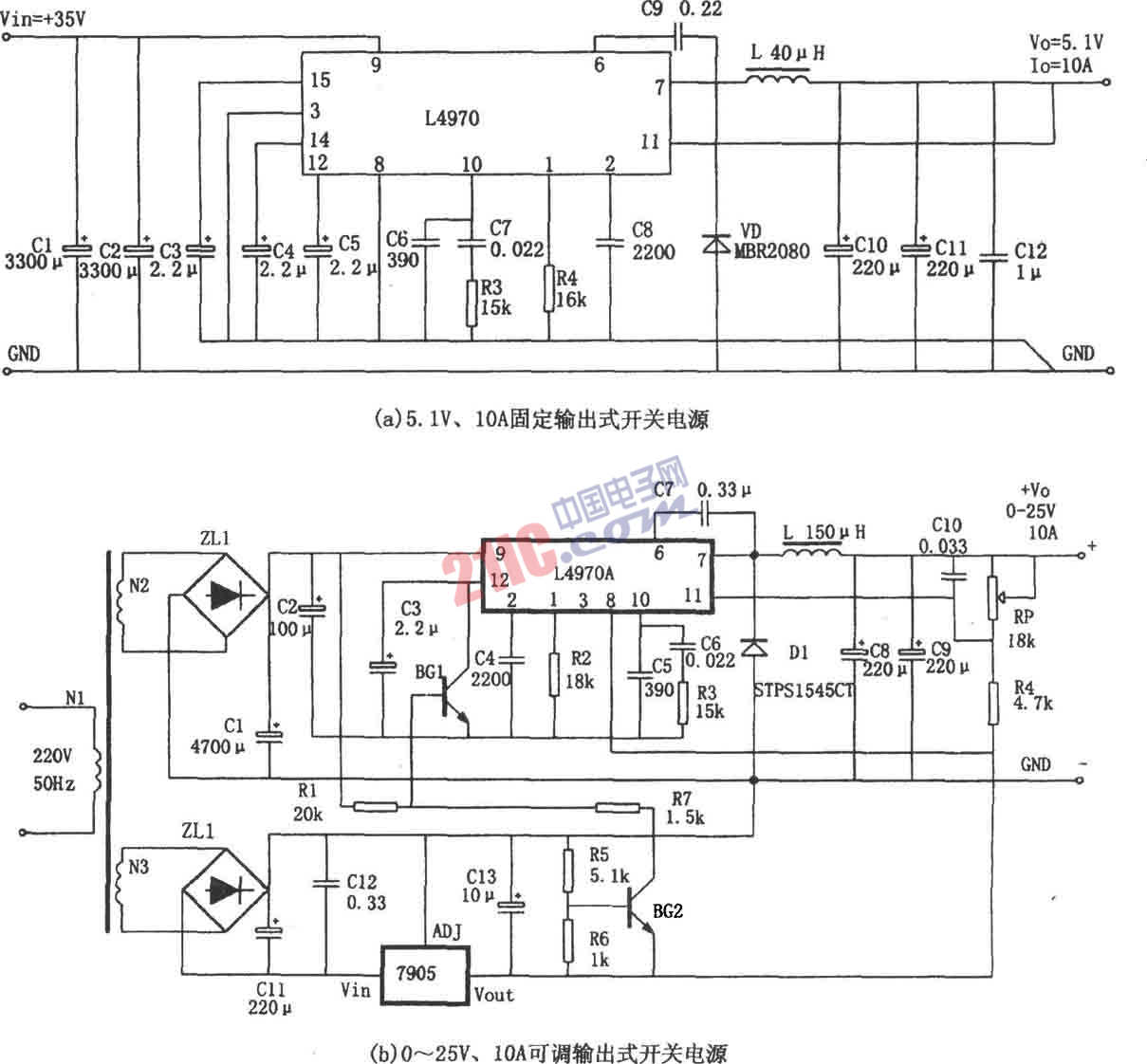

如图所示为由L4970A构成的大功率开关电源。L4970A是一种大功率单片开关集成稳压器，该芯片采用SIP-15封装，其特点是；(1)输入电压必须>11V，一般为15～40V之间；(2)输出电压：固定输出5.1V，也可通过外部电路设置成可调输出，范围在5.1～40V；(3)最大输出电流为10A；(4)工作频率200kHz；(5)内部设有欠压检测、掉电复位、功率级软启动等特殊电路。

 评论0  赞42
