 开关电源电路



HA17385开关电源集成控制器内部等效电路图

HA17385开关电源集成控制器内部等效电路图

提问者：jiecai65 地点：- 浏览次数：3223 提问时间：05-21 02:25

我有更好的答案

1条回答: DDT6 05-23 22:14 回答数：0 被采纳数：0

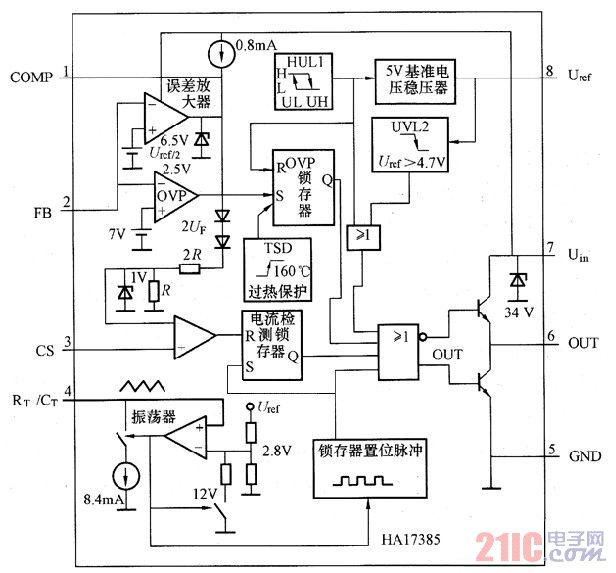

HA17385开关电源集成控制器采用8脚的DIP封装形式，图为内部等效电路框图。由等效电路框图可得知，HA17385片内有5V基准电压稳压器、振荡器（三角波发生器）、误差放大器及功率MOSFET驱动电路等构成开关电源所需要的全部电路。PWM波的最大占空比由接在振荡器RT疌T端子的电阻与电容设定。

 评论0  赞24
