飞利浦彩色电视机开关电源电路图

提问者：xinxin52717 地点：- 浏览次数：8787 提问时间：12-17 03:26

我有更好的答案

1条回答: cdkjwdjqw 12-23 15:12 回答数：0 被采纳数：0

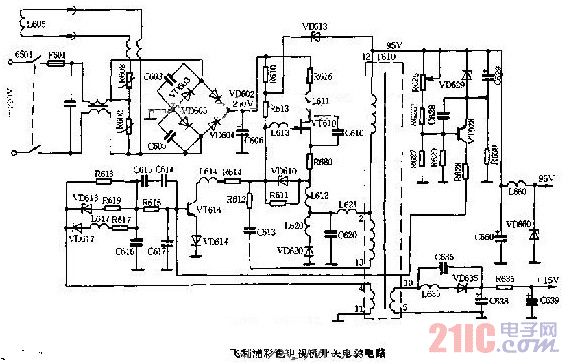

功率型MOS场效应管开关电源与双极型功率管开关电源一样，也分串联型和并联型两种，本文以飞利浦彩电的开关电源为例，介绍串联型开关电源，电路如图所示，电路由振荡电路、脉宽调节电路及取样比较电路组成。其中场效应管VT610及其外围元件VD610、VD620、C613、C620、C610、L620、R613、R612、R611、R616、R680等组成自激振荡器；VT614、VD618、VD617、VD614、I617、C616、C617、C614、C615、R614、R615、R617、R618、R619等组成脉宽调整电路；VT628、VD629、R625、R626、R627、R628、R629等元件构成取样比较电路。

 评论0  赞1
