LTM4620A

功能特性

• 　　LTM4620A这款器件支持频率同步、多相操作、突发模式 （Burst Mode?） 操作以及用于电源轨排序的输出电压跟踪功能，并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。

  　　下图显示了LTM4620 ?Module稳压器的照片。LTM4620采用SIP （系统级封装），是15mm x 15mm x 4.41mm LGA器件。它能在13A时提供两个独立输出，或在26A时提供单个输出。该封装支持在顶部和底部安装散热系统，以实现卓越的热量管理。





  　　图1:LTM4620 封装：15mm x 15mm x 4.41mm LGA

  　　故障保护功能包括过压和过流保护。该电源模块采用专有的节省空间和耐热性能增强型15mm x 15mm x 4.41mm LGA 封装。LTM4620A 符合RoHS标准。广泛应用于各类的电信和网络设备，工业设备中。

具体参数

• 　　双通道 13A 或单通道 26A输出

  　　宽输入电压范围：4.5V 至 16V

  　　输出电压范围：0.6V 至 5.3V

  　　±1.5% 的最大总 DC 输出误差

  　　利用多个 LTM4620A 实现多相均流 （高达 100A）

  　　效率更高、VOUT 范围更宽 （与 LTM4620 相比）

  　　差分远端采样放大器

  　　电流模式控制 / 快速瞬态响应

  　　可调开关频率

  　　过流折返保护

  　　频率同步

  　　内部温度检测二极管输出

  　　输出过压保护

  　　引脚可与 LTM4628 （双通道 8A） 和 LTM4620 （双通道 13A） 相兼容

  　　15mm x 15mm x 4.41mm LGA 封装

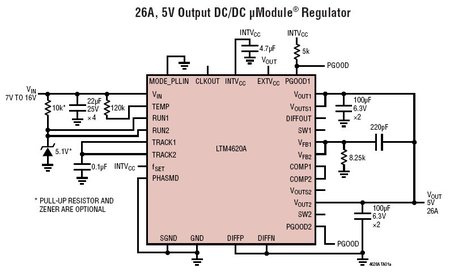

典型应用
