·8 个独立的 PSE 通道
·与 IEEE 802.3at Type 1 和 Type 2 兼容
·芯片组提供电气隔离
o 降低 BOM 成本
o 去掉了多达 6 个高速光耦合器
o 无需隔离式 3.3V 电源
·低功耗
o 每通道0.25Ω 检测电阻
·可靠性非常高的 4 点 PD 检测
o 两点强制电压
o 两点强制电流
·VEE 和 VPORT 监视
·1 秒滚动 IPORT 平均
·支持两对和 4 对输出功率
·1MHz I2C 兼容的串行控制接口

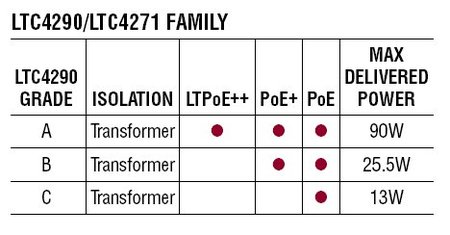

·提供 3 种功率级
o A 级 - LTPoE++ 38.7W 至 90W
o B 级 - PoE+ 25.5W
o C 级 - PoE 13W
·40 引线 6mm x 6mm （LTC4290） 和 24 引线 4mm x 4mm （LTC4271） QFN 封装

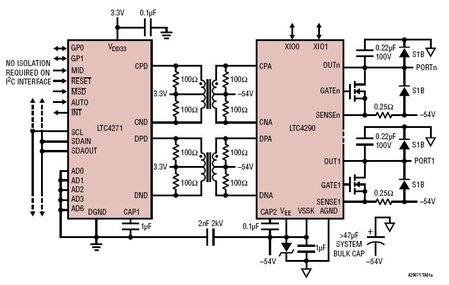

供电设备控制器芯片组LTC4290,该芯片组为用于 IEEE 802.3at （PoE+） Type 1 和 Type 2 兼容型以太网供电 （PoE） 系统而设计。变压器隔离式通信协议取代了多达 6 个在传统设计中使用的昂贵光耦合器和一个复杂的隔离式 3.3V 电源，从而极大地节省了成本，并实现了更坚固、更易于制造的设计。LTC4271 提供至 PSE 主机的数字接口，而 LTC4290 提供高压以太网接口。LTC4290提供 8 个独立的 PSE 通道，可实现更简单和组件数目更少的设计、减小电路板空间并最终降低解决方案总体成本。这两款 IC 可通过廉价的以太网变压器桥接。
用户将非常欢迎 80V 端口引脚所提供的坚固性和业界最低的功耗，与采用更易损坏和 RDS（ON） 通常较高的 MOSFET 进行设计相比，使用 LTC4290时的热设计要容易得多。PD 发现是用一种专有的双模式、4 点检测机制来完成，该机制确保了最佳的抗 PD 误检测能力。先进的电源管理包括排定优先级的快速停机、每端口 12 位电压及电流回读、8 位可编程电流限制和 7 位可编程过载电流限制、以及现场可升级的固件。1MHz I2C 接口允许主控制器以数字方式配置该 IC 或查询端口读数。“C”语言库还可用来降低 NRE 并加速产品上市。
LTC4290芯片组在流行的兼容性测试中，赢得了能与 PoE+ 和 PoE 系统 100% 互操作的评分。当与 LT4275 受电设备 （PD） 控制器配对使用时，完整的端到端 LTPoE++ 系统在与 PoE+ 和 PoE 保持完全兼容的同时，还可提供高达 90W 的功率。
