LT4320

　　如下图可以看到LT4320如何来取代传统的二极管：

　　图1.LT4320取代传统的二极管原理

　　通过最大化可用的电压和降低功耗（请参阅下面的温度计比较），理想二极管桥简化了电源设计和降低供电成本，尤其是在低电压应用。一个理想二极管桥也消除了热设计问题，昂贵的散热片，并大大降低了印刷电路板面积。LT4320的内部电荷泵支持所有N沟道MOSFET的设计，从而消除了更大和更昂贵的P沟道MOSFET开关。

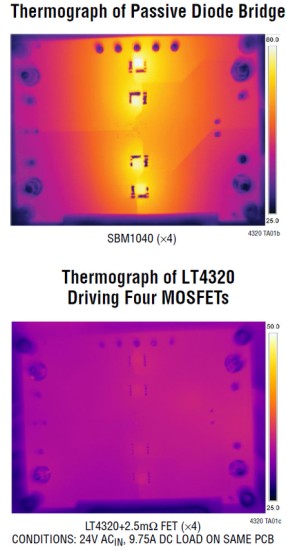

　　图2.LT4320与传统二极管热像

　　LT4320具有非常强大的MOSFET控制计划。如果电源发生故障，聊友开启和关闭，或短路时，控制器迅速打开关闭减少反向电流瞬变的MOSFET.

　　LT4320的鲁棒性论证通过了可怕的“文件测试”.轻轻刮与交流电源的输出端的文件由于文件（也称为锉刀）有许多齿，适用于电源间歇地快速连续的理想二极管电路。见测试设置下面的示意图：

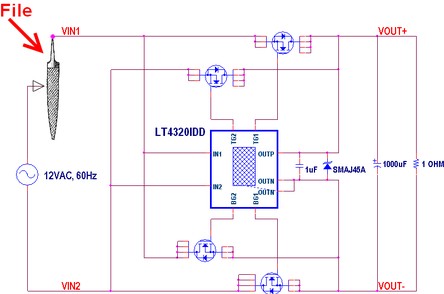

　　图3.文件测试设置

　　LT4320是专为DC至60Hz电压整流，而LT4320-1是专为DC至600Hz电压整流。更高的频率的操作是可能的根据MOSFET尺寸和工作负载电流。

　　另外，理想二极管桥还消除了热设计问题和昂贵的散热器，并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计，从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路，则快速关断以最大限度地抑制反向电流瞬变。
