LTC3866

性能概要

　　LTC3866还具有一个0.6V的高精度基准和一个±0.5%的保证限值，可提供一个0.6V至3.5V的准确输出电压。一个4.5V至38V的输入电压范围允许它支持众多的总线电压与各种类型的电池。

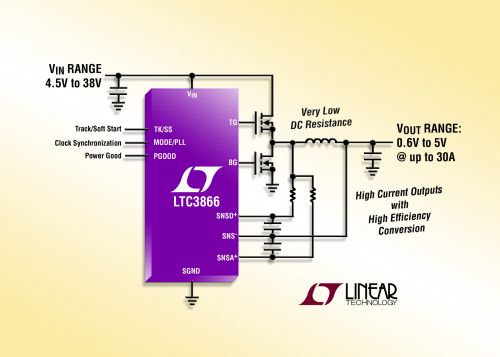

LTC3866可在一个4.5V至38V的输入电压范围内运作，该范围涵盖了包括大多数中间总线电压和电池电压的众多应用。强大的内置N沟道MOSFET栅极驱动器允许使用高功率外部MOSFET、DrMOS器件或Power Block,以提供高达40A的输出电流与0.6V至5V的输出电压。对于更高功率的多相应用，可以把多个LTC3866并联起来使用。一个内置差分放大器提供了正端和负端的输出电压远端采样，从而实现了高准确度的稳压，而不受走线中的IR损耗（高达±500mV）的影响。可以选择一个10mV至30mV的低电流检测门限。固定的工作频率可在250kHz至770kHz的范围内进行调节，也可同步至一个外部时钟。其他特点包括一个内部偏置电压调节器、软起动或跟踪、过压保护、短路软恢复、电流限制折返、热停机和外部VCC 控制。

　　LTC3866以最大限度地提高在高电流应用中的效率，此特性还可降低在低DCR应用中普遍存在的开关抖动。另外，LTC3866还内置高速远程感应差分放大器、可编程电流感应限值（可选择 10 mV、15 mV、20 mV、25 mV 或 30 mV）以及DCR温度补偿功能电路，旨在不同温度下精确限制最大输出电流。

　　

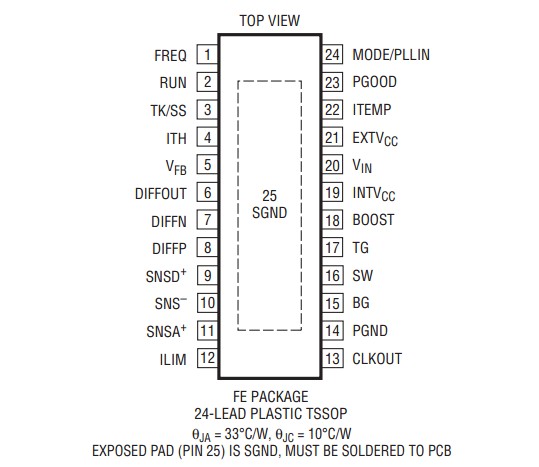

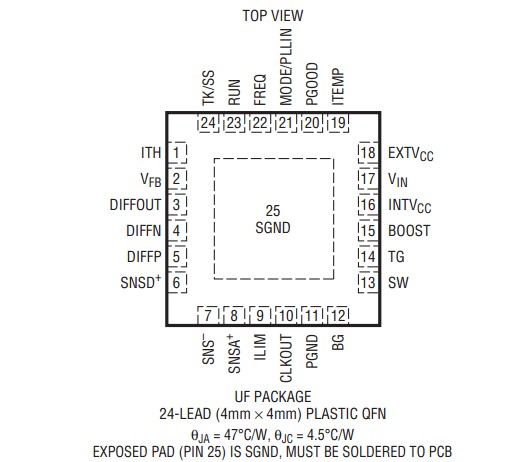

　　LTC3866在-40°C至125°C的节温范围内工作，采用耐热增强型4mm x 4mm QFN-24和24引脚裸露衬垫FE封装TSSOP-24E封装。

具体参数

　　·mΩ以下电阻DCR电流检测--低至0.17mΩ的DCR电阻可提供非常低的抖动

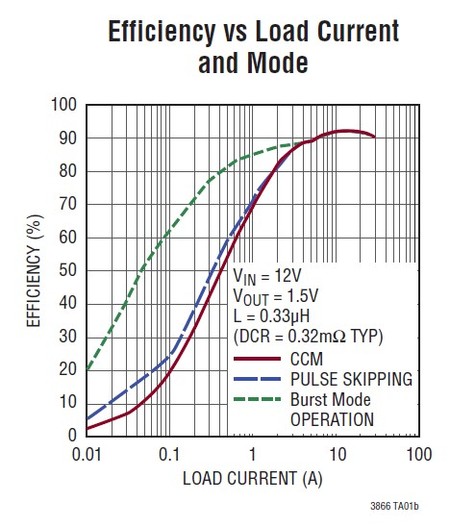

　　·高效率：达 95%

　　·可选的电流检测限值

　　·可编程 DCR 温度补偿

　　·硅片过温热停机

　　·±0.5% 0.6V 输出电压准确度

　　·可编程固定频率：250kHz 至770kHz

　　·高速差分VOUT远端采样放大器

　　·支持分立、DrMOS和Power Block功率级

　　·10mV至30mV的可调电流检测门限

　　·宽输入电压范围：4.5V至38V

　　·输出电压范围：0.6V至3.5V（采用差分放大器）

　　·可调软起动或输出电压跟踪

　　·折返输出电流限制

　　·短路软恢复

　　·输出过压保护和过热停机
