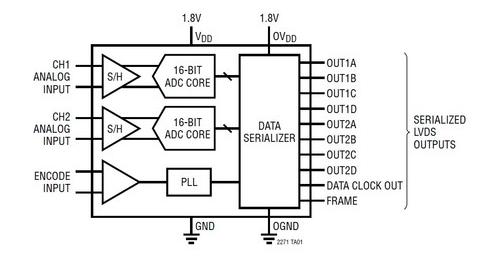

LTC2271 数字输出为串行 LVDS,旨在最大限度地减少数据线的数目。每个通道一次输出 1 位、2 位或4 位。LVDS 驱动器具有可任选的内部终端和可调输出电平,以确保干净的信号完整性。LTC2271 可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC- 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。LTC2271 广泛应用于低功率仪表,软件定义无线电,便携式医学成像,多通道数据采集等。
·双通道同时采样 ADC
·串行 LVDS 输出:每个通道 1、2 或 4 位
·84.1dB SNR (46霁RMS 输入参考噪声)
·99dB SFDR
·低功率:185mW (总值),92mW (每通道)
·单 1.8V 电源
·可选的输入范围:1VP-P 至 2.1VP-P
·200MHz 满功率带宽 S/H (采样及保持)
·停机和打盹模式
·用于配置的串行 SPI 端口
·引脚可兼容: LTC2190:16 位、25Msps、104mW
·52 引脚 (7mm x 8mm) QFN 封装
