LTM8045

性能概要

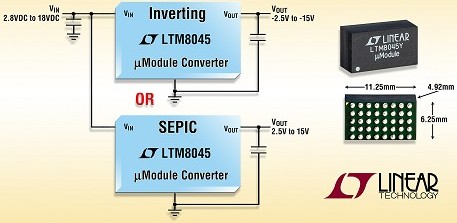

• 　　在 SEPIC 配置中，LTM8045 的输入电压可以高于、低于或等于调节的输出电压。如果被配置为一个负输出变换器，则逻辑电平控制引脚不需要电平移位电路。在一个-5V、500mA 负载条件下，LTM8045 可采用一个正12V 输入电源实现 80% 的效率。工作频率范围为 200kHz 至 2MHz,可通过一个外部电阻器进行调节，而且可以同步至一个处于相同频率范围之内的外部时钟。

  　　

  　　LTM8045 采用紧凑 （6.25mm x 11.25mm） 模压树脂球栅阵列 （BGA） 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8045 符合 RoHS 标准。广泛用于各类电池供电型稳压器，局部负电压稳压器，低噪声放大器电源等产品中。


主要特点

• 　　·SEPIC 或负输出拓扑

  　　·宽输入电压范围：2.8V 至 18V

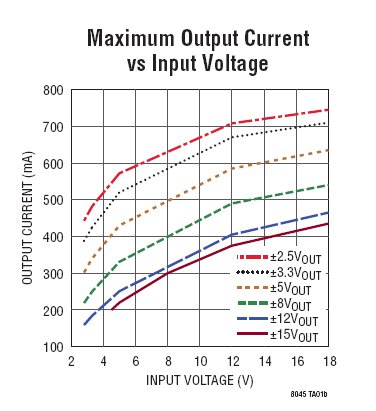

  　　·在 VIN = 12V、VOUT = 2.5V 或 -2.5V 时可提供高达 700mA 的输出电流

  　　·在 VIN = 12V、VOUT = 15V 或 -15V 时可提供高达 375mA 的输出电流

  　　·2.5V 至 15V 或 -2.5V 至 -15V 输出电压

  　　·可选的开关频率：200kHz 至 2MHz

  　　·可编程 Soft-Start

  　　·可由用户配置的欠压闭锁

  　　·6.25mm x 11.25mm x 4.92mm BGA 封装

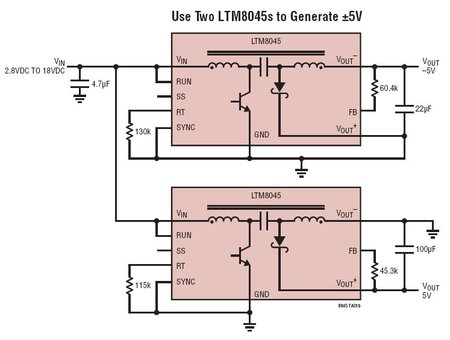

典型应用
