FP5139

FP5139特性：

• 　　宽电源电压工作范围：1.8~15V
  　　精密基准电压：0.5V±2%
  　　低电流消耗：5.5毫安的操作模式
  　　超低消耗电流：1μA待机模式
  　　高频振荡器频率：1MHz最大。
  　　图腾柱输出可调的开/关电流（对于NPN晶体管或N沟道MOSFET）
  　　逻辑电平控制待机模式功能
  　　可编程软启动功能（SS）
  　　短路保护功能（SCP）
  　　封装：SOP-8L,TSSOP-8L和MSOP-8L

FP5139应用：

• 　　数码相机、PDA、便携式设备

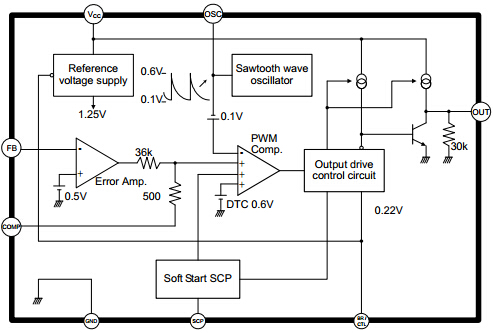

功能框图

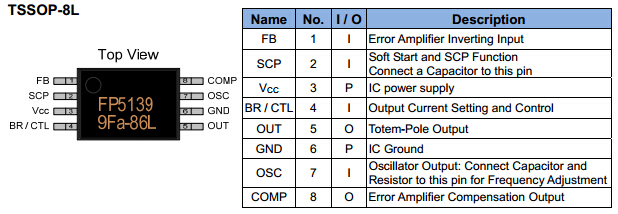

引脚说明

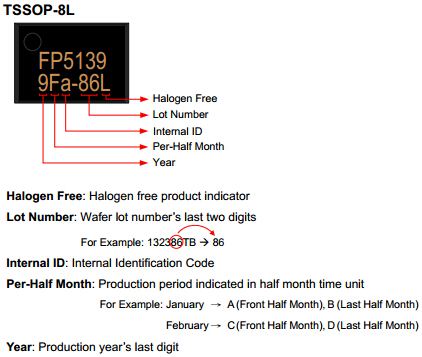

标识信息

内部方块图

• 　　1. 方块功能：
  　　FP5139 由不同特性之电晶体元件所构成，简单分为下面数个部分：
  　　i. 输出驱动级
  　　ii. 参考电压源产生
  　　iii. 软启动及短路保护线路
  　　iv. 误差放大器
  　　v. 振荡产生电路及 PWM 比较器

  　　

  　　2. 设计限制：
  　　设计限制在於根据 IC 规格书及特性给予使用上的规格限制，其目的在告诉设计者如何能设计在 IC 使用上安全的范围内，一般设计者对於规格上的盲点可在此得到初步澄清。
  　　i. 工作电压：IC 本身有限制最低及最高工作电压，依规格书描述 UVLO 的临界电压为 1.3V 附近，此时内部参考电源（1.25V）尚未稳定，设计上 VCC工作电压至少为 1.8V 以上为安全值；高电压工作下，ICC 电流会上升使IC 本身功率损耗增加，将不利於高环境温度使用。
  　　ii. 工作频率：IC 本身有工作频率上限，亦即 IC 振荡电路根据设计者使用的电阻电容值虽可以完成振荡条件，但由於输出级切换反应不及会造成波形失真，存在实际能被使用的频率不宜超过 1MHz,而频率为外接 RC 调整，频率误差值及温度变动值与 RC 本身特性也有关系。
  　　iii. 因内部固定 PWM 导通周期的最大比例约为工作频率的 85%,所以根据理论在连续导通模式（CCM）下可转换的输出电压约为输入的 6.6 倍，超过则可能造成 SCP 动作使 IC 产生栓锁，设计时必须注意 PWM 的使用最大导通周期（Duty cycle）比例。
  　　iv. BR/CTL 接脚可应用做 IC 开关使用，而从此脚流出之电流，在规格定义上与控制输出端驱动级之电流驱动能力有比例关系，根据规格说明在设计上此处对地电阻阻值不宜小於 270Ω（特别是高输入电压使用下）。
  　　v. 短路保护接脚在短路动作後会重置到低电位并栓锁住，必须重置电源 VCC过 UVLO 点才能再启动，亦可利用 BR/CTL 作开关释放锁住状态。以上， 为挑选 FP5139 做为 PWM 控制电源设计前需要先做的评估与考量。
