LT3959

　　LT3959 面向升压型、SEPIC 和负输出应用，宽输入工作电压范围：2.5V 至 40V,内置 6A/40V 电源开关，用单个反馈引脚设定正或负输出电压，可选固定 100kHz 至 1MHz 工作频率 可同步至外部时钟，可编程软启动，真正电流模式控制，输出过压和过流保护，具迟滞的可编程输入欠压闭锁。

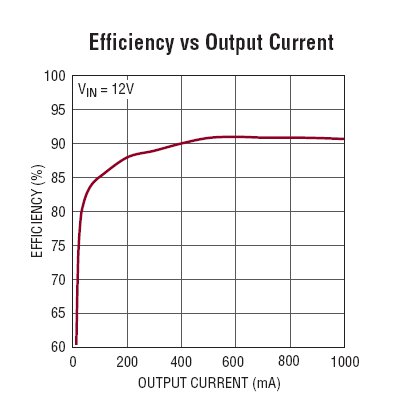

　　LT3959高度通用的 DC/DC 转换器，该器件面向升压型、SEPIC 和负输出电源应用。LT3959 在 2.5V 至 40V 的输入电压范围内工作，有内置的 6A/40V 电源开关，可实现高达 96% 的效率，从而非常适用于工业、汽车、医疗和电信应用。

　　LT3959 运用其两个内部电压反馈误差放大器和基准电压，可产生正或负的稳定输出电压。一组放大器和基准电压用于产生正输出电压，而另一组用于产生负输出电压，两组都接至同一反馈引脚。凭借 100kHz 至 1MHz 的可编程固定或可同步工作频率，设计师可以选择种类繁多的电感器和电容器以优化尺寸、性能和成本。LT3959 的电流模式控制在非常宽的电源电压和输出电压范围内实现稳定工作。该器件支持仅采用陶瓷电容器的设计，从而能实现更小的解决方案尺寸。其他特点包括可编程软启动、可调输入欠压闭锁和电源良好标记引脚。

　　·宽 VIN范围：1.6V （2.5V 启动） 至 40V

　　·利用单个反馈引脚来设置正或负输出电压

　　·PGOOD输出电压状态报告

　　·内部 6A/40V 电源开关

　　·可编程软起动

　　·可利用一个外部电阻器来设置工作频率 （100kHz 至 1MHz）

　　·可同步至一个外部时钟k

　　·低停机电流：<1μA

　　·INTVCC稳压器从 VIN或 DRIVE 供电

　　·具迟滞的可编程输入欠压闭锁

　　·耐热性能增强型 QFN （5mm x 6mm） 封装描述

　　LT3959 具有软起动和频率折返功能，用于在启动和输出短路期间限制电感器电流。FBX 引脚上的一个窗口比较器负责通过PGOOD引脚进行报告，以提供输出电压状态指示。

　　LT3959 在 -40°C 至 125°C 的温度范围内工作，采用 5mm x 6mm QFN-36 封装。千片批购价为每片 3.05 美元。
