LTC4364-1

功能特性

• 　　LTC4364-1的独特之处是理想二极管控制，其利用一个低损耗N沟道MOSFET替代了电源通路中的肖特基二极管。过流限制功能可避免系统和电源遭受负载上短路的损坏。该理想二极管与一个坚固型前端一起保护负载免遭低至-40V的反向输入之损坏，并在输入欠压期间维持输出电压。在故障情况下，一个可调故障定时器必须在传输器件关断之前结束。该器件能以紧凑和低损耗的解决方案在汽车、航空电子和工业系统中为4V至 80V 的电子设备提供保护。LTC4364-1 将锁断传输器件，而 LTC4364-1则在一个延迟之后自动重新起动。

  　　一个集成型理想二极管控制器负责驱动第二个MOSFET,以替代一个用于实现反向输出保护和输出电压保持的肖特基二极管。LTC4364-1可精确地监视输入电源的过压 （OV） 和欠压 （UV） 情况。外部 MOSFET 在欠压状况下保持关断，自动重试在过压状态下停用。LTC4364-1广泛应用于汽车、航空电子设备浪涌保护，热插拔、带电插入，冗余电源“或”,输出端口保护。


具体参数

• 　　宽工作电压范围：4V 至 80V

  　　利用 VCC 箝位可承受超过 80V 的浪涌

  　　可调输出箝位电压

  　　理想二极管控制器可在输入欠压期间保持输出电压

  　　反向输入保护至 -40V

  　　反向输出保护至 -20V

  　　过流保护

  　　低停机电流：10霢 （在 12V）

  　　可调故障定时器

  　　故障期间的重试占空比为 0.1% （LTC4364-2）

  　　采用 4mm x 3mm 14 引脚 DFN 封装、16 引脚 MSOP 封装和 16 引脚 SO 封装

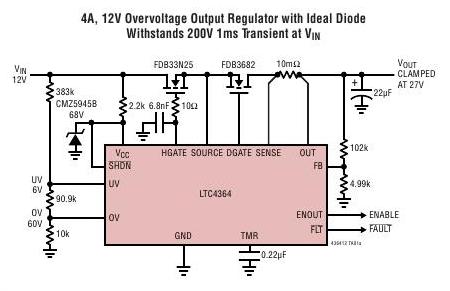

典型应用
