Um接口

Um接口的分层

• 　　Um接口的CS（Circuit Switched，电路交换）业务信令协议栈分为三层：

  　　·Layer 3（层3）：Layer 3分为三个子层，从高到低依次是CM（Connection Management，连接管理）、MM（Mobility Management，移动性管理）、RR（Radio Resource management，无线资源管理），其中CM消息和MM消息在MSC（Mobile Switching Center，移动交换中心）和MS之间透明传输。

  　　·Layer 2（层2）：LAPDm（Link Access Protocol on the Dm Channel，Dm信道上的链路接入控制协议）。LAPDm是将原本的LADP协议做了修改后运用在GSM网络中的，其中的小写字母m表示modified。

  　　·Layer 1（层1）：Physical Layer，物理层。

  　　Um接口的PS（Packet Switched，分组交换）业务信令协议栈分为五层：

  　　·GMM/SM：GPRS Mobility Management / Session Management，GPRS移动性管理/会话管理。

  　　·LLC：Logical Link Control，逻辑链路控制。

  　　·RLC：Radio Link Control，无线链路控制。

  　　·MAC：Medium Access Control，媒介接入控制。

  　　·PHY：Physical Layer，物理层。

Um接口的通信协议

• 　　Um接口上的通信协议有5层，自下而上依次为：

  　　1.物理层

  　　2.MAC（Media Access Control）层

  　　3.LLC（Logical Link Control）层

  　　4.SNDC层

  　　5.网络层

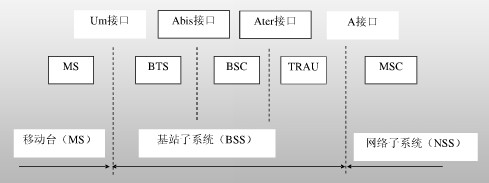

Um接口的位置

Um接口的规范

• 　　Um接口（也称空中接口）的无线信令规程由《800MHz CDMA数字蜂窝移动通信网空中接口技术规范》规定。中国电信和中国联通均已颁布了此规范。此规范基于TIA／EIA／IS-95A—宽带双模扩频蜂窝系统移动台－基站兼容性标准。

  　　A接口的信令规程由《800MHz CDMA数字蜂窝移动通信网移动业务交换中心与基站子系统间接口信令技术规范》规定。中国电信和中国联通均已颁布了此规范。中国联通颁布的A接口信令规程与EIA／TIA／IS－634的信令规程基本兼容，是其一个子集。

  　　B、C、D、E、N和P接口的信令规程由《800MHz CDMA数字蜂窝移动通信网移动应用部分技术规范》规定。中国电信和中国联通均已颁而了此规范。此规范基于TIA／EIA／IS－41C—蜂窝无线通信系统间操作标准。中国联通颁布的MAP为IS－41C的子集，第一阶段使用IS－41C中51个操作（OPERATION）中的19个，主要为鉴权、切换、登记、路由请求、短消息传送等。

  　　Ai接口的信令规程由《800MHz CDMA数字蜂窝移动通信网与PSTN网接口技术规范》规定。中国电信和中国联通均已颁布了此规范。此信令规程也称MTUP。中国联通颁布的MTUP为与《中国国内电话网No.7信号方式技术规范》所规定的信令规程相兼容的子集，即MTUP不使用NNC、SSB、ANU、CHG、FOT和RAN消息；另外，只接收不发送4个消息：后续地址消息SAM，带一信号后续地址消息的SAO，主叫用户挂机信号CCL和用户本地忙信号SLB。
