单相数显电流表

单相数显电流表标准配置

• ⑴仪表测量电网上高/低压单相电流。数字校零、数字校调，精度高，性价比极高。
  ⑵标准CT输入或0-5A直接输入。
  ⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
  ⑷单排四位LED数码实时显示，仪表可通过显示面板按键设定显示值。
  注：立业各型号单相数显电流表尺寸如下：

  48方形单相数显电流表外形尺寸为：48*48mm,开孔尺寸为45*45mm。

  72方形单相数显电流表外形尺寸为：72*72mm,开孔尺寸为67*67mm。

  80方形单相数显电流表外形尺寸为：80*80mm,开孔尺寸为76*76mm。

  96方形单相数显电流表外形尺寸为：96*96mm,开孔尺寸为91*91mm。

  微槽形单相数显电流表外形尺寸为：96*48mm,开孔尺寸为91*45mm。

  16槽形单相数显电流表外形尺寸为：160*80mm,开孔尺寸为152*76mm。

单相数显电流表技术指标

• 1、标称信号输入：AC 1A、5A
     过量程：瞬时：10倍/5秒; 持续：1. 2倍
  2、测量范围：0～6A，直接输入或通过互感器接入
  3、显示范围：0.000～9999 A、KA小数点根据量程自动切换
  4、精度：0.5％
  5、绝缘强度：IEC 60255-5 2KVrms-1min
  6、环境承受能力： 工作IEC 60068-1和2 0℃～+55℃
       储存IEC 60068-1和2 -25℃～+70℃
       湿热IEC 60068-1-3 93%RH 40℃
  7、使用场合：无腐蚀性气体及金属粉尘，海拔高度8、工作电源及功耗：AC ( 85～265)V或DC ( 100～275)V ≤5VA

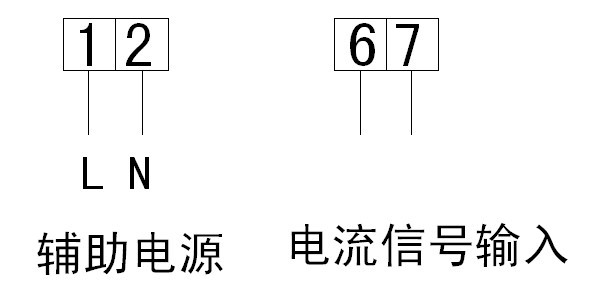

单相数显电流表接线图

电流信号输入注意事项

• 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入联机之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

应用范围

• 控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。
