可控硅电源

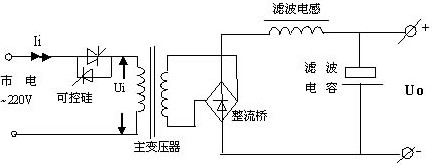

　　可控硅电源的电路结构如下：

　　通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压Uo的大小变化，可控硅的导通角也随着变化。加在主变压器初级的电压Ui也随之变化。

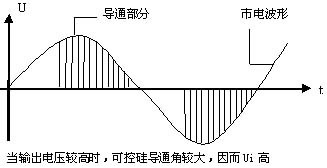

　　也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。当输出电压Uo较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”（如上图所示），因而加在变压器初级的电压，即Ui较高，这当然经整流滤波后输出电压也就比较高了。

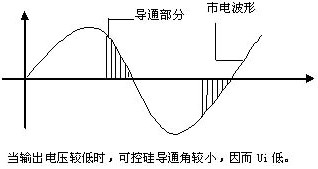

　　而当输出电压Uo很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”（如下图所示），只让很低的电压加在变压器初级，即Ui很低，这当然经整流滤波后输出电压也就很低了。

　　1 海拔不超过 2000 米。

　　2 环境温度不低于-10℃，不高于+40℃。

　　3 空气最大相对湿度不超过 90%（20℃±5℃时）。

　　4 运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。

　　5 无剧烈振动和冲击。

　　在可控硅电源中， 变压器次级输出的交流电经可控硅整流。 通过控制可控硅的导通和关断， 可无级调节焊机的输出功率， 其调节的速度受到电网频率的限制。 因此， 这种焊机在用于MIG/MAG 短路过渡电弧气保体护焊和手弧焊时受到了很大的限制。

　　可控硅弧焊电源和弧焊变压器电源在体积和重量上无本质差别， 焊机能量的利用率也不高。
