静压液位变送器

静压液位变送器的工作原理

• 　　用静压测量原理：

  　　当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po

  　　式中：

  　　P ：变送器迎液面所受压力

  　　ρ：被测液体密度

  　　g ：当地重力加速度

  　　Po ：液面上大气压

  　　H ：变送器投入液体的深度

  　　同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

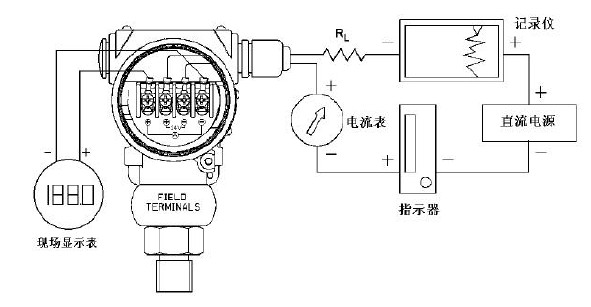

静压液位变送器的电气连接图

静压液位变送器的特点

• 　　1、宽范围的温度补偿。

  　　2、稳定性好，精度高，性能/价格比高。

  　　3、具有电源反相极性保护及过载限流保护。

  　　4、直接投入到被测介质中，安装使用相当方便。

  　　5、固态机构，无可动部件，高可靠性，使用寿命长。

  　　6、从水、油到粘度较大的糊状都可以进行高精度测量，不受到被测介质起泡、沉积、电气特性的影响。

静压液位变送器的应用

• 　　静压液位变送器主要应用于城市给排水、水库、河流、海洋、储油罐、装存糊状物或泥浆的罐及石油、化工、电厂等部门的水位及其敞开式容器液体测量、被测液体介质无论是水、油、酸、碱及粘稠性液体都能测量，这是工矿企业工业过程检测控制系统中理想的液位变送仪表。
