交流220V转直流600V开关电源电路图

提问者：yangachun 地点：- 浏览次数：7876 提问时间：01-31 08:03

我有更好的答案

1条回答: llqks 02-07 18:29 回答数：被采纳数：

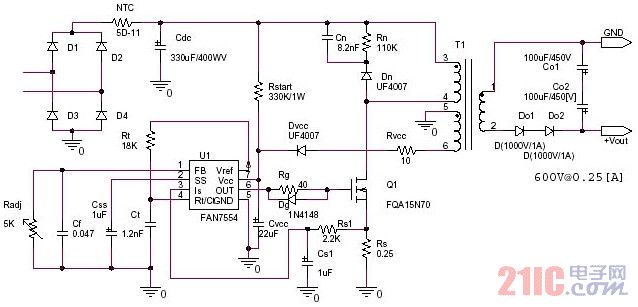

高电压升压电源电路:交流220V转直流600V开关电源电路

规格：

输入电压= 220Vac±10 ％ 50/60Hz

输出电压= 0~600Vdc 0.25A

开关频率： 70~100kHz的

设计指南：

DCM的模式下，输出功率为200瓦

输入有效值电流的劣化状况连续电流模式计算公式为：

如果最佳操作占空比设定为D = 0.35 ，然后输入峰值电流

因此，电压检测电压等级限制从FAN7554数据是1.5V

 评论0  赞37
