接地阻抗测试

　　接地阻抗 (Ground Bond) 测试目的有：

　　1.确定被测物的安全接地电路；

　　2.能在产品绝缘部分出现故障时妥善处理故障电流；

　　3.万一产品发生绝缘故障。

　　接地阻抗测试的操作：

　　1.首先：为了检测被测物接地系统在产品实际运行时有良好的强度状态，测试仪器必须提供给被测物接地线一个很低的电压

　　2.其次，该仪器须能测量安全接地电路两端的电压差，以确定接地线的阻抗。

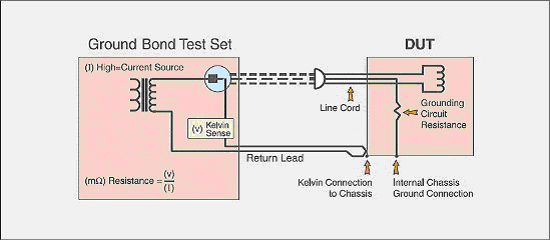

　　3.余下操作可按图进行。

　　解决测试线间电阻误差的技术：

　　(1 ) 减去法

　　测试时先将仪器的测试端子直接连接 ( 短路测试端子 ) 而先不连接到被测物。记录该测试读数并从实际量测被测物的总测试读数中减去这一数值。 如采用具有跳闸设定的仪器，应将测试线的电阻加到最大容许电阻限值之上。例如，若最大容许接地强度电阻为 100m Ω，测试线电阻为 37m Ω，那么跳闸点应设为 137 m Ω。

　　(2 )自动归零 (offset)

　　使用安规测试仪器上具备的归零功能， ( 例如 HOTEK 华钛 安规综合分析仪接地阻抗测试皆具备此功能 ) ，首先在被测物触点处将测试接线接在一起(短路输出)，然后使仪器测试并自动校准，从而从以后的测量结果中减去这一电阻值。

　　(3 )凯尔文方法 ( Kelvin Method )

　　凯尔文方法是监测超低电阻连接中的感应电压，连接技术采用 4 线系统来消除结果中任何测试导线的电阻。一组导线提供测试所需电流，而另一组导线用于直接测量触点处被测物两端的电压。
