采样保持放大器

　　在A/D转换过程中。必需保持输入信号不变，才能得到正确的转换结果。当要同时采集多个传感器信号时，需一种电路将各传感器同一时刻的信号保持住，然后通过共用A/D转换器进行转换并送入内存，这种电路就是采样保持器。又简称S/H。

　　在输入逻辑电平控制下出于“采样”或“保持”两种工作状态。“采样”状态下电路的输出跟踪输入模拟信号，在“保持”状态下电路的输出保持前次采样结束时刻的瞬时输入模拟信号，直至进入下一次采样状态为止。

　　工作原理：

　　采样期：当控制信号使模拟开关S闭合时，输入信号Vi经输入放大器与保持电容相连，输出电压Vo可随输入信号Vi变化，电容上的电压与输入电压相同。

　　保持期：当控制信号使模拟开关断开时，电容只与放大器N2高阻输入端相连，这可以保持模拟开关断开前瞬间的输入信号Vi的值不变，输出放大器因此也可在相当长时间保持一个恒定输出值不变，直至模拟开关再次闭合。

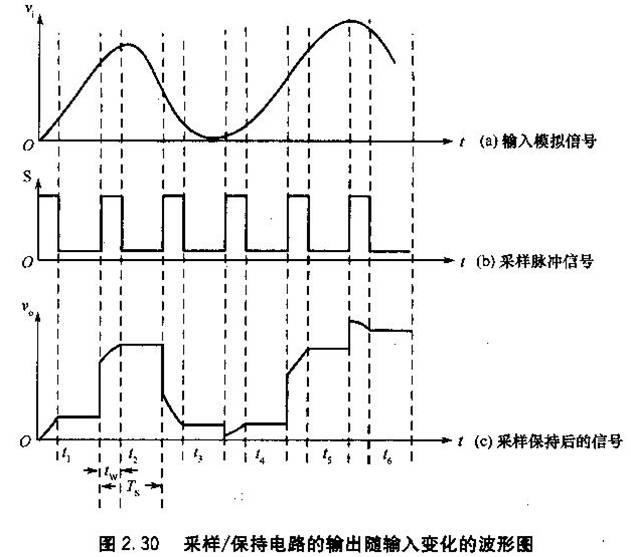

　　由下图可知,采样脉冲的频率ｆｓ(ｆｓ=1/Tｓ)越高,采样越密,采样值越多,采样信号的包络线越接近输入信号的波形.假设输入信号的最高频率为ｆｍ,则根据采样定理知:当采样频率ｆｓ＞2ｆｍ时,采样信号可正确反映输入信号。

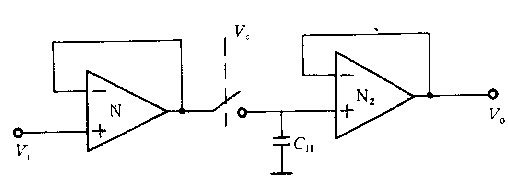

　　1、串联型

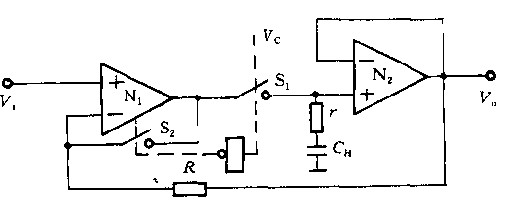

　　2、反馈型

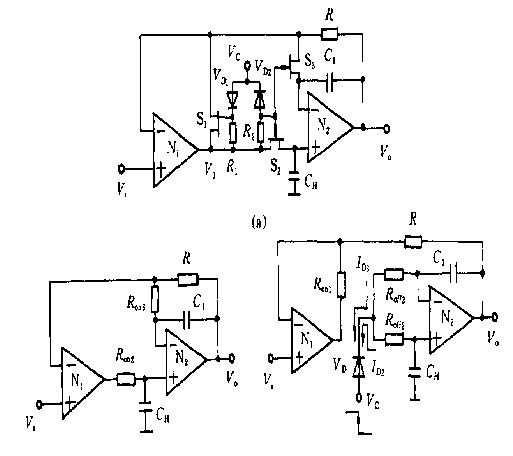

　　3、电容校正型

　　1、LF198，LF298，LF398

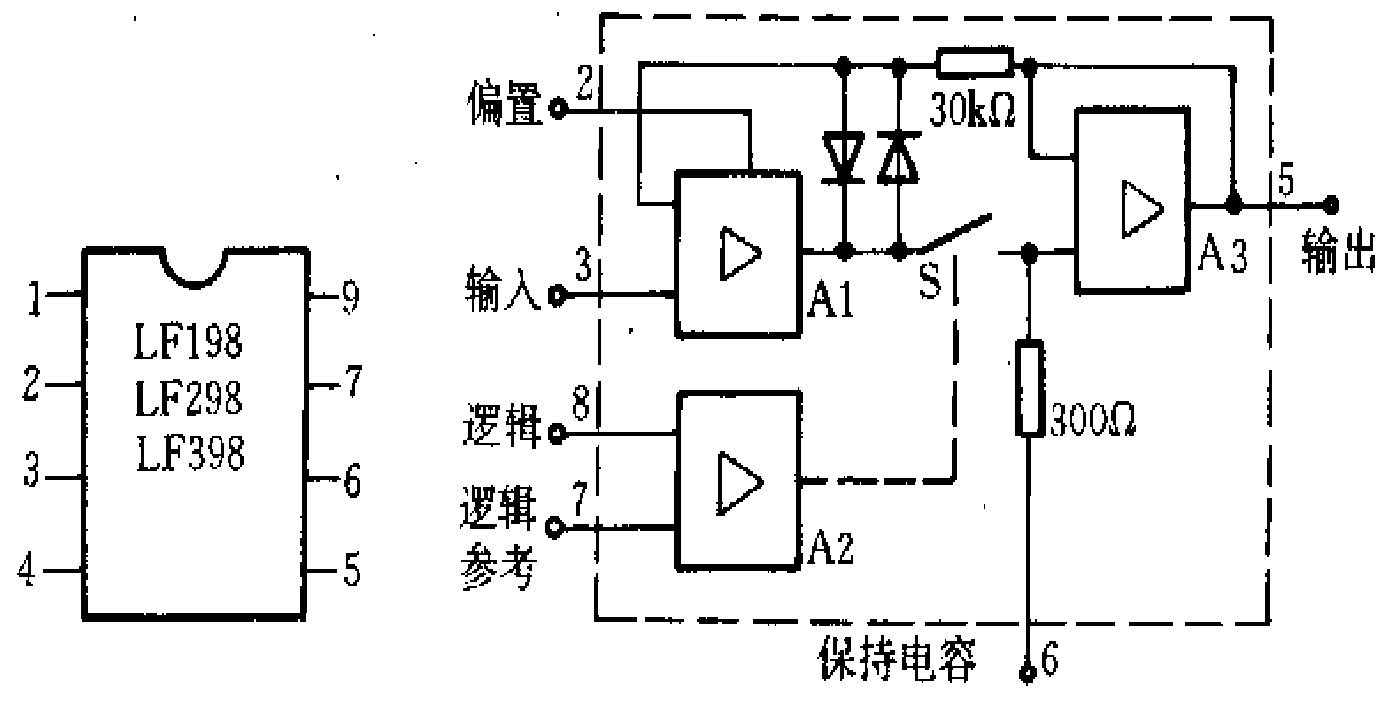

　　LF198，LF298，LF398是单片采样保持器芯片，其内部结构和外部引脚如下图所示：

　　1)3为模拟量输入端；

      2)5为模拟量输出端；

　　3)7，8分别为逻辑信号和逻辑参考电平端:(8为加高电平则采样，加低电平则保持)；

　　4)6为保持电容连接端，用以外接保持电容；5)2为调零端；

　　6)1，4为电源，范围为±5V - ± 18V。

　　2、LF198，LF298，LF398主要性能:

　　1)LF198，LF298，LF398具有采样速度高，保持电压下降速度慢，以及精度高等特点.

　　2)其采样时间小于6ms时精度可达到0.01%，

　　3)在保持电容为1 mF时，下降速率为5mV/min，

　　4)作单位增益跟随器工作时，直流增益精度为0.002%，

　　5)输入阻抗为1010W，与高阻抗信号相连也不会影响精度。

　　采样保持器的逻辑输入端（8）引脚应与微机的用户口连接，微机通过并行口控制,使采样保持器8引脚高则采样，低则保持。达到控制采样保持器的目的。(7)引脚接地,(6)引脚接保持电容.(1,4)引脚为电源,(3)引脚接输入信号,(5)引脚接输出信号.
