用单结晶体管作脉冲发生器的他激式开关稳压电源电路图

提问者：boju81 地点：- 浏览次数：6397 提问时间：12-12 18:01

我有更好的答案

1条回答: clzkkq 12-18 22:01 回答数：被采纳数：

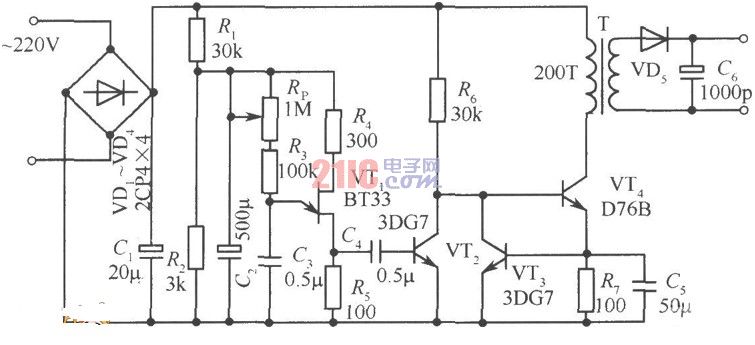

图中:VD1～VD4和C1是整流滤波电路，将220V交流电网电压变成300V直流电压。脉冲发生器由单结晶体管VT1，电阻R3、R4、R5，电位器RP和电容C3组成，改变电位器RP的阻值可以改变脉冲频率。C4为输出脉冲的耦合电容。Rl与R2将300V直流电压分压给单结晶体管VTl提供20～30V的工作电压。VT2是反相放大管，将脉冲发生器输出的正极性脉冲进行倒相放大，给开关管VT4输送一个负极性脉冲，使其在VT1输出正极性脉冲时截止。
