电液换向阀

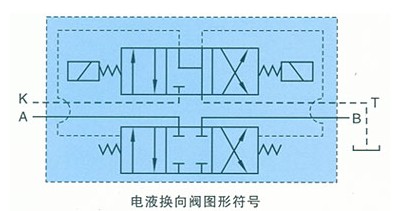

电液换向阀的图形符号

电液换向阀的作用

• 　　电液换向阀是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。电液换向主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。

电液换向阀的特性

• 　　1、结构简单、体积小、质量轻，加工方便。

  　　2、密封性能良好，内泄量少。

  　　3、换向响应速度快，反应灵敏。

  　　4、换向可靠性高。

电液换向阀使用注意事项

• 　　1、电液换向阀应用规定的螺钉安装在连接底板上，不允许用管道支持阀门。

  　　2、连接底板与阀结合面的表面粗糙应保证在以上，平面度应小于0.1mm。

  　　3、电液换向阀的安装保持轴线呈水平方向，不允许倾斜和垂直方向安装。

  　　4、电液换向阀的控制形式分内部控制和外部控制。内部控制是通过进入主阀的压力油直接供给上部先导阀进行内部控制；外部控制是通过系统中专门设计的油源供给上部先导阀进行外部控制。

  　　5、电液换向阀控制油回油形式为外部回油，先导阀控制回油口单独引出，直接回油箱。

  　　6、若系统中电液阀使用较多，一般用外部控制，但若系统中电液阀使用较少，且为小型电液阀，系统较简单，大多采用内部控制。

  　　7、对于初始中位的滑阀机能，为使液压泵卸荷的电液换向阀(如M型、H型、K型等)当采用内部控制型式时，应在主阀的回油管路上安置开启压力在1Mpa以上的背压阀，以保证主阀芯的换向动作。

  　　8、本厂老型号产品出厂均按外部控制、外部回油安装，若要改为内部控制，只需将先导阀拆下，旋转180度，再装上即可。新型号产品均为内部控制，外部回油。

  　　9、产品应在规定的技术条件下工作，以确保产品的正常工作。
