proteus软件的安装与运行

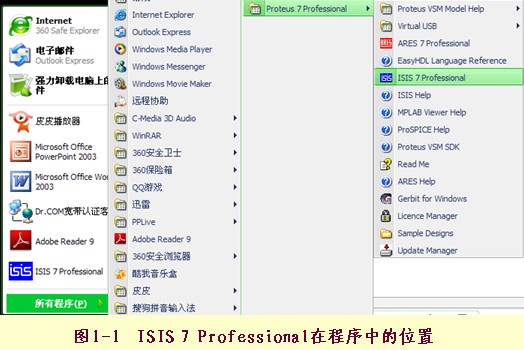

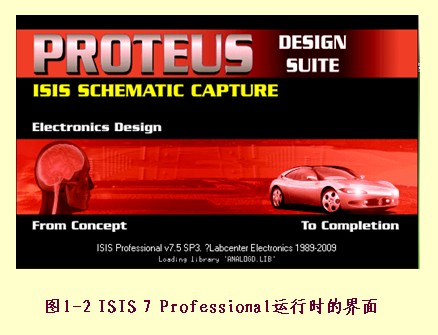

• 　　常使用Proteus软件目前的版本为7.5，先按要求把软件装到计算机上，安装结束后，在桌面“开始”程序菜单中，单击运行原理图(ISIS 7 Professional)设计界面。







proteus的特点

• 　　1、实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

  　　2、支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

  　　3、提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。

  　　4、具有强大的原理图绘制功能。总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

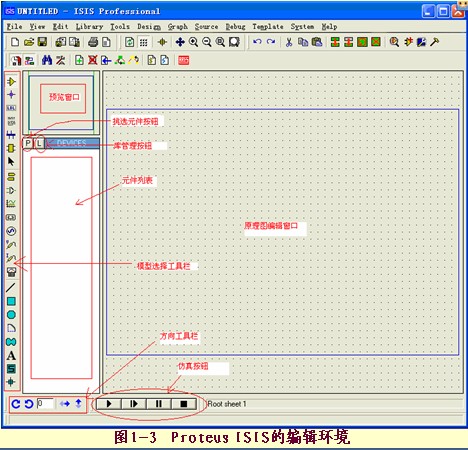

Proteus ISIS编辑环境

proteus的功能介绍

• 　　1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。同时，它的操作是不同于常用的WINDOWS应用程序的，正确的操作是：中键放缩原理图；左键放置元件；右键选择元件；双击右键删除元件；先右键后左键编辑元件属性；先右键后左键拖动元件；连线用左键，删除用右键。

  　　2．预览窗口（The Overview Window）：它可显示两个内容，一个是，当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

  　　3.元件列表（The Object Selector）：

  　　用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等举例，当你选择“元件（components）”，单击“P”按钮会打开挑元件对话框，选择了一个元件后（单击了“OK”后），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。

  　　4.仿真工具栏

  　　仿真控制按钮

  　　1* 运行

  　　2* 单步运行

  　　3* 暂停

  　　4* 停止
