模拟万用表

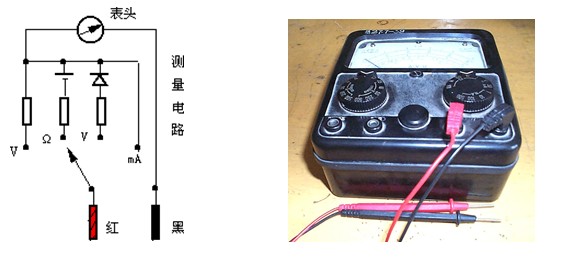

　　模拟万用表由表头、测量电路和转换开关三部分组成。

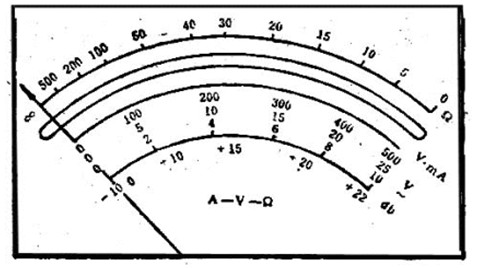

　　模拟万用表表头刻度线一般有四条，分别表示电阻、电压/电流以及电平的读数。

　　欧姆表各档的校准是以各自的中心电阻值为标准来进行的，所以在测量电阻时，应使指针尽量示于刻度标尺的正中央附近，以减小误差。电流表、电压表各档的校准是以各自的满刻度值为标准来进行的，因此测量时应使指针的示值尽量靠近满度值，以减小误差。

　　电平的测量实际上是以交流电压测量来实现的，因此，虽然电平是以功率比取对数来定义的，但它可以变换成电压的测量。由于零功率电平是在600W负载上获得lmW功率时的电平，则零功率电平时负载上的电压，这个电压数值就是零电平电压，因此电压（绝对）电平：

　　式中，Vx为某点的电压值，单位为V。

　　表盘上分贝刻度是与交流电压的最低档（10V档）相对应的。

　　一、准备工作

　　万用表应水平放置；调节“机械调零”螺丝，使指针指示在零位；红表笔插入“＋”插孔，黑表笔插入“－ ”插孔。

　　二、电阻的测量

　　1、正确选用W档。

　　2、欧姆调零：在进行电阻测量前，先将两根表笔“短接”，指针便向满刻度偏转；再调节“欧姆调零”电位器，使指针指在0W刻度上。

　　3、测出电阻值：将两根表笔分别接被测电阻的两端，电阻值=W档倍率×指针在刻度上的读数。

　　三、直流电流的测量

　　1、选择转换开关的直流电流量程档。

　　2、连接测量电路：万用表串联接入被测电路，红表笔接电流流入方向，黑表笔接电流流出方向。

　　3、读数：直流电流值等于直流电流量程相应刻度线的指针示值。

　　四、直流电压的测量

　　1、选择转换开关的直流电压档。

　　2、连接测量电路：红表笔接被测直流电压的正端，黑表笔接被测电压的负端。

　　3、读数：直流电压值等于直流电压档相应刻度线的指针示值。

　　五、交流电压的测量

　　1、选择转换开关的交流电压档。

　　2、两根测试笔接在被测交流电压的两端，不需考虑极性。

　　3、读数：交流电压值等于交流电压档相应刻度线的指针示值。

　　六、交流电流的测量

　　1、选择转换开关的交流电流量程档。

　　2、将万用表串联接入被测电路中，两表笔的连接不需考虑极性。

　　3、读数：交流电流值等于交流电流档相应刻度线的指针示值。
