成像亮度计

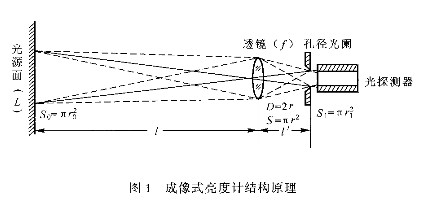

　　成像式亮度计工作原理如图 1 所示。

　　根据图

　　利用光度学和几何光学的原理可以推出:

　　式中:E — 成像面上的照度;

　　L — 发光面上的亮度;

　　t— 光学系统的透射比 ( 透过率) ;

　　f 一 透镜焦距;

　　l — 透镜与发光面的距离 ( 称为测量距离) ;

　　f m — 系统相对孔径数， f m  =  f l  D，其中D为孔径直径。

　　当 系 统 的 设 计 能 使 f/l到 可 忽 略 不 计 时 ( 在 某 误 差 范 围 内 ) ， (1-f/l)2近 似 等 于 公式 ( 1 )可以化为:

　　公式 ( 2 )为设计成像式亮度计的基本公式。

　　（1）测量参数：亮度、亮度分布；

　　（2）测量范围

　　（3）亮度精度：一级；

　　（4）积分时间：100ms-60s；

　　（5）测试距离：150mm-∞（150mm时可测量对象尺寸：约20mm×14mm）；

　　（6）线性：≤0.2%

　　（7）空间均匀度：±2%

　　（8）16位A/D，多档量程自动切换；

　　（9）采用多重曝光技术，可实现对亮度差异很大的测量对象进行准确测量；

　　（10）USB通讯接口及软件；

　　（11）供电：交流220V，50Hz/60Hz， 或直流12V。
