充电器

　　1、外壳

　　2、输入线、输出线

　　3、线路板、散热片、各种电子元器件（电容、电阻、单片机、光藕、MOS管、二级管、三级管、开关管)

　　1、根据充电对象分：锂离子电池充电器、镍氢电池充电器、镍镉电池充电器、铅酸电池 充电器。

　　2、根据作用区分：旅充（直充）、座充。

　　3、根据使用的变压器不同区分：线性充电器、开关充电器。线性充电器：充电器设计电路中包含工频变压器(开关频率20kHz)，该方案充电器称为开关充电器。

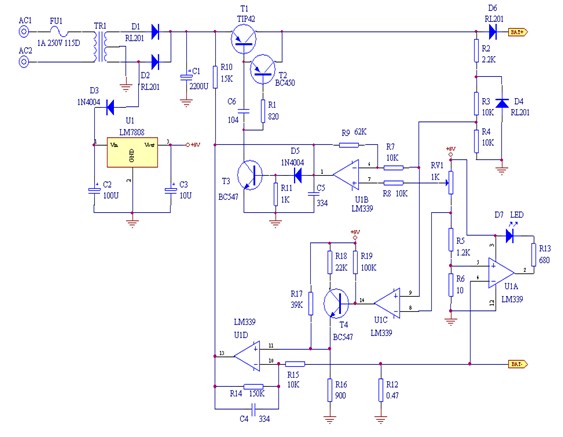

　　铅酸蓄电池充电器电路原理图如下:

　　因为密封铅酸蓄电池的诸多优点，因此获得了广泛应用．然而密封铅酸蓄电池的充电技术似乎不被看重，因充电方式不合理而造成电池过早报废的情况普遍存在．有鉴于此，笔者设计制作了一款二阶段恒流限压式铅酸电池充电器。

　　充电原理分析：

　　1.维护充电：

　　当电池电压较低时（可设定，本电路预设在9V以下），充电器工作在小电流维护充电状态下，工作原理为U1C⑨脚（同相端）电位低于⑧脚（反相端），U1C输出低电位，T4截止。U1D 11 脚电位约0.18V．此时充电电流约250mA（恒流电路由R14，U1D，T1B周边外围电路构成，恒流原理读者请自行分析）．

　　2. 快速充电：

　　随着维护充电继续，电池电压逐渐升高，当电池电压超过9V时，充电器转入大电流快充模式下，U1C⑨脚（同相端）电位高于⑧脚（反相端），U1C输出高电位，T4导通，U1D 11 脚电位约为0.48V，充电器恒定输出约1A电流给电池充电。

　　3. 限压浮充：

　　当电池接近充足电时，充电器自动转入限压浮充状态下(限压浮充电压设定为13.8V，如为6V蓄电池，则浮充电压应设定为6.9V)， 此时的充电电流会由快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为10～30mA，用以补充电池因自放电而损失的电量。

　　4. 保护及充电指示电路：

　　本电路设有反极性保护电路，由D4，U1C，U1D，T1及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。充电指示由U1A，D7及外围元件构成，充电时，D7点亮，充电器进入浮充状态后，D7熄灭，表示充电结束。
