直流互感器

　　1、交流互感器的原理是电磁互感原理，把大电流变成小电流以供测量用；

　　2、直流不可能发生电磁感应现象，直流电流有磁场存在；

　　3、直流电流的磁场强弱，与电流大小有关系；

　　4、在直流电流的磁场里，放一个检测磁场强弱的铁片及其指针系统，当直流电流大小变化时，磁场强弱跟随变化，指针摆动幅度大小变化，从而判断检测直流电流的大小；

　　5、和电磁式测量机构相同。

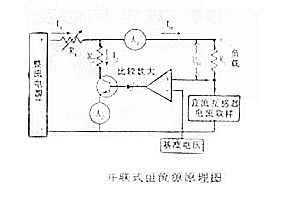

　　直流互感器在恒流源中作电流取样装置串在主回路中，本身发热引起的误差足够小，即温度稳定性好，保证了取样的精度。由并联式恒流源框图可知：I₀=I₁-I₂

　　当外电或负载的变化使I₀增大时，增量为△I₀，直流互感器取样信号也得到一个增量AU₀。由于比较放大部分是同相输入，所以输出端也有一个电压增量△U，此增量使并联调整管的注入电流增大，于是I₂增大，据上式，I₁也必然使AI₁增大，从而在限流电阻I₀不变。即根据电流误差信号，通过控制调整管的直流工作点调整负载的电流实现恒流。反应出的现象是，随负载或外电的变化，直流表 A₂的大小在随着变化，而正是由于这种变化，才保持直流表Al的大小恒定不变。

　　在速调管电视发射机中，恒流励磁电源取样装置直流互感器性能变坏，在励磁电流大小正常的情况下，也会出现励磁电流过大或过小的异常现象，引起发射机保护系统的误动作，影响播出。实践证明，直流互感器取样系统的损坯经常由桥式整流二极管损坯引起。

　　型号 DC100A/DC4V

　　额定电流 50A 100A 200A 300A 400A 500A 600A

　　线性范围 100 180 1.5倍额定电流

　　输出电压 4V、5V

　　输出精度 ±1%

　　失调电压 ±25mV ±20mV

　　磁滞误差 ±10mV

　　温度漂移 0.025%/℃

　　反应时间 ＜10μS di/dt=50A/μ

　　供电电源 ±12V、±15V （±5%）

　　消耗电流 25mA

　　绝缘电压 3KV AC 50Hz 1分钟

　　使用温度 -10℃ ～ +80℃

　　贮存温度 -25℃ ～ +85℃
