高压电桥

　　● 桥体采用了多样化的介损测量线路；

　　● 桥体内附电位跟踪器及指另仪，外围接线少；

　　● 桥体本身带有5000V电源及标准电容(100pF)，测量材料介损更为方便；

　　电桥电容比Cx/Cs（当额定比率为1：1时）为0到1.11110，步级0.00001，倍率（K）变化范围为10、5、2、1共四档也可定制增加量程，电容的测量范围取决于标准电容器Cs的大小电容值，即Cx=Cs·K·（Cx/Cs）

　　电容比率值的测量准确度：电容比率读数第一只盘为满度时应不大于

　　当   tgδ

　　tgδ≥3×10-3      为±0.00005±0.005×tgδx

　　电桥tgδ范围为-0.111110～+0.111110，步级为0.000001。

　　tgδx测量准确度不大于±0.5% tgδx±5×10-5

　　被测电容量显示：Cx=（0.1～11.1110）Cn

　　显示为被测电容量的前6位有效数字。

　　被测电容介损显示：tgδ= -1.11×10-1～1.11×10-1

　　显示为被测电容介损的前3位有效数字并结合科学记数法。

　　电容量及介损显示精度：电容量：±0.5%×tgδx±0.00005；介损：±0.5% tgδx±5×10-5

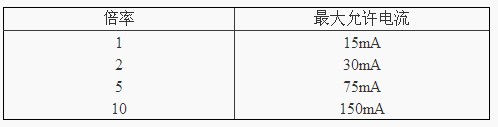

　　电桥最大工作电流：电桥标准臂最大允许电流为15mA。通过被测臂最大电流与倍率位置有关，见表。

　　分辨率：当通过标准电容器的电流为0.1mA时，且电容比率读数第一只盘为满度且电桥完全平衡时，其电容比及介损盘的分辨率均为5×10-5

　　标准电容量预置范围：0000.00到1999.99pF。

　　电桥内有过电压保护措施，氖泡起辉电压不超过交流30伏。

　　试验电压显示：范围0～2.5kV 分辨率为0.1kV

　　电桥内附指零仪，其主要技术特性如下：

　　1.电压零敏度 2μV/格。

　　2.输入阻抗80kΩ。

　　3.三次谐波抑制 -60dB。

　　注：以上的所有技术指标都是在基本测试频率50±0.2Hz下的。

　　电源电压为220V允差10%，频率为50±2Hz消耗功率约40W，电压频率为50±0.2Hz。

　　高压电源技术特性：电压输出：0～2500V/50Hz；高压电流输出：0～10mA（左右）。

　　内置标准电容器，电容量为100pF或50pF（为名义值，实际值有打印单上给出）。

　　tgδ小于5×10-5，试验电压：2500V/50Hz。

　　外形尺寸：560（宽）×410（深）×390（高）毫米。

　　工作电压：150V～260V/50Hz

　　（注：高压输出将与工作电压成正比）

　　重量：约35 Kg
