气敏电极

气敏电极的分类

　　1、基于酸碱平衡的气敏电极。如二氧化碳电极和二氧化硫电极等；

　　2、基于络合平衡的气敏电极。如氨电极和氰氢酸电极等；

　　3、直接响应由被测气体本身转化的离子。如二氧化氮电极和氟化氢电极等。常用的透气膜有硅橡胶、聚氯乙烯、聚四氟乙烯、聚偏氟乙烯、聚苯乙烯和聚丙烯等。

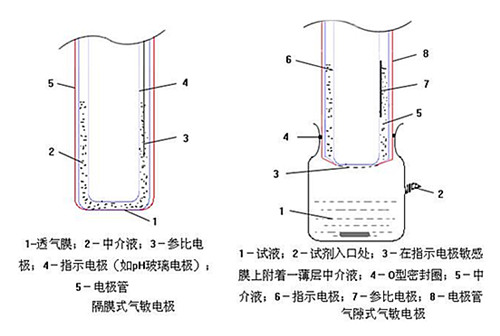

　　气敏电极是一种气体传感器，由离子选择电极（如pH电极等）作为指示电极，与外参比电极一起插入电极管中组成复合电极，电极管中充有特定的电解质溶液――称为中介液，电极管端部紧靠离子选择电极敏感膜处用特殊的透气膜或空隙间隔把中介液与外测定液隔开，构成了气敏电极。结构如下图所示：

　　气敏电极亦被称为气体扩散电极,是应用离子选择电极最近发展起来的一种新型电极,。这种间接传感气体的电极,使用的气透膜不能渗透离子,而把测试溶液与内溶液分开,内溶液位于扩散膜与内玻璃pH电极或离子选择电极之间,当气体扩散进入内溶液反应达成平衡后,由内电极作出响应,所以选择性特别好。CO₂电极是最先的一种,同一原理又有所谓气隙电极,用气隙代替气透膜,传感电极表面贴有泡沫塑料润湿电解液。目前气敏电极应用普遍的有NH₃。

　　测量时，试样中的气体通过透气膜或空隙进入中介液并发生作用，引起中介液中某化学平衡的移动，使得能引起选择电极响应的离子的活度发生变化，电极电位也发生变化，从而可以指示试样中气体的分压。

　　如氨气敏电极，以pH玻璃电极为指示电极，透气膜为聚偏四氟乙烯，中介质为NH₄Cl溶液，NH₃穿过透气膜进入NH4Cl溶液，引起下列平衡的移动：

　　可视不变，所以

　　则pH玻璃的电极电位就表示为：

　　同理可以做成CO₂、NO₂、H₂S、SO₂等气敏电极，见下表所示：

　　气敏电极的品种及性能表
