24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极。将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调整零点及满度电位器，即可精确调整量程。“Z”为零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)。

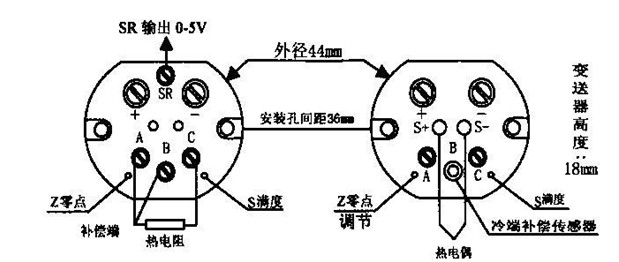

外形尺寸图
|
项 目 |
技 术 指 标 |
|
精 度 |
热电阻±0.2%，热电偶±0.5% 热电偶± 1%、± 2.5%、± 3% |
|
供电电源 |
24VC ±10% |
|
输 出 |
4-20mA、0-10mA、0-5V |
|
工作湿度 |
≤ 95% RH |
|
温 漂 |
± 0.05%/℃、± 0.025%/℃、± 0.01%/℃ |
|
热电偶冷补范围 |
0 |
|
防护等级 |
IP65 |
