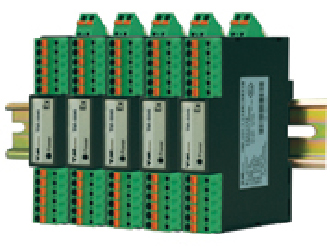

隔离安全栅

　　1、开关量输入隔离安全栅

　　2、开关量输出隔离安全栅

　　3、热电偶输入隔离安全栅

　　4、热电阻输入隔离安全栅

　　5、热电偶输入信号隔离安全栅

　　6、热电偶输入信号隔离安全栅

　　7、热电阻输入隔离安全栅

　　8、热电偶输入隔离安全栅

　　9、开关量输出隔离安全栅

　　10、开关量输入隔离安全栅

　　1、供电电源、输入回路、输出回路之间完全电磁隔离。

　　2、全模块化设计，小体积，低功耗。

　　3、上电稳定时间3~5秒。

　　4、无需零点和满度调校。

　　5、薄型卡装式结构，耐燃性材质机壳，厚度仅为16mm，可密集安装，组合、拆卸十分方便。

　　6、拔插式接线端子，独立的电源接线端，可带点拔插。

　　7、安装、接线、维护简便异性。

　　24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。

　　检测端隔离式安全栅的原理是：模块电路将通过本安能量限制电路输入的电流或电压信号转变为0.2-1VDC后，送入模块内进行采集、放大、运算和进行抗干扰处理后，再经变压器调制成输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。模块还需输出一个隔离的18.5∽28.5VDC电压，通过本安能量限制电路做为供给两线制变送器的工作电压。本安能量限制电路能限制大电流或高电压的危险信号窜入危险现场。

　　操作端隔离式安全栅的原理是：将调节器或操作器输出的4-20mA DC信号隔离后再输出4-20mA DC 的信号，通过本安能量限制电路供给电气转换器或现场的电气阀门定位器使用。

　　本安能量限制电路能限制大电流或高电压的危险信号窜入危险现场。

　　输入信号：4～20mA，0-20mA ,0-5V，1-5V，0-10V

　　输出信号：4～20mA，0-20mA ,0-5V，1-5V，0-10V供   电：24VDC±10%

　　精   度：±0.2%

　　功　　耗：

　　零点调整范围：-5～+5%

　　满度调整范围：95～105%

　　电源指示灯：工作时LED为绿色

　　输出负载：350欧(电流型) 250欧(电压型)

　　隔离强度：1500V·1分钟

　　环境温度：-10—60℃

　　环境湿度：0—90%RH

　　响应时间：≤0.5S

　　上电稳定时间：≤3S

　　外形尺寸：25×67.5×80mm

　　外壳材质：耐燃树脂

　　重   量：约150g

　　安装方式：35mm DIN标准导轨

　　本质安全特性：符合GB3836.4--2000标准

　　防爆标志：EXia IIC
