1、体积小、重量轻。
2、布线劳动量小。无需大电流线。
3、测量精度高。
4、抗干扰能力强。采用异频多电源方法，配合软硬件滤波技术，提高了抗干扰能力；通过计算机数据处理消除了测量引线线间干扰。
5、操作简单，液晶显示屏直接给出测量结果。
工作电源：AC 220V±10%
频率：50Hz±5%
仪器测量范围：0～15Ω
测量精度：1%
测量电流线：长度为地网对角线长度4～5倍
线径≥1.5mm
测量电压线：线径≥0.8mm
重量：5kg
本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。

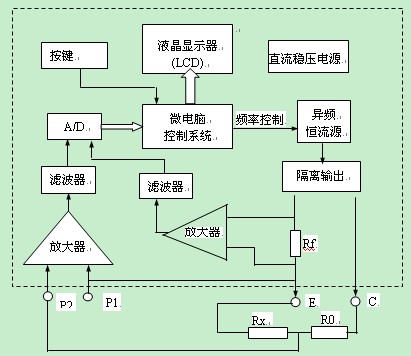

仪器硬件结构简图如图1所示。本仪器在一次测量过程中采用异频多电源进行测量，计算机控制电源的输出频率并通过计算机数据采集和数据处理，消除了测量引线线间的干扰影响。本仪器还采用硬件滤波技术及软件滤波技术来降低工频干扰给测量结果带来的误差，进一步提高了信噪比，使得仪器测量结果更加稳定可靠。
图1 仪器内部结构图
注：1.RX-待测地网接地电阻;
2.R0-测量回路电阻,包括测量引线,电流极接地电阻等。

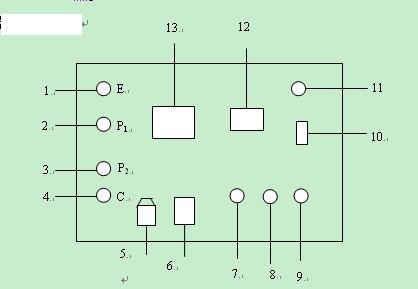

1、E――接被测量地网；
2、P1――接被测量地网；
3、P2――接测量电压线（其长度取电流线长度的0.618倍）；
4、C――接测量电流线（其长度取地网对角线长度的4～5倍）；
5、电源插座，输入电压为AC 220V
6、电源开关。
7、复位键，接下此键将中断仪器的测量。
8、设置键。
9、确认键，按下此键，仪器将起动内部电源并开始测量。
10、通讯口。
11、仪器接地柱。
12、液晶显示，显示操作过程及测量结果。
13、打印机。
1、按图1所示接好线；
2、检查接线无误后，打开AC220V电源开关，此时液晶屏显示“开始测试”
3、按下确认键,仪器开始测量，屏幕显示“正在测量，请稍候…”约40秒后，测量完成，显示测量结果。此时按“设置”键可选择“打印”或“返回”，按“确认”键可执行所选择的操作命令。
4、测量结束后请关掉仪器电源，再拆除连线。

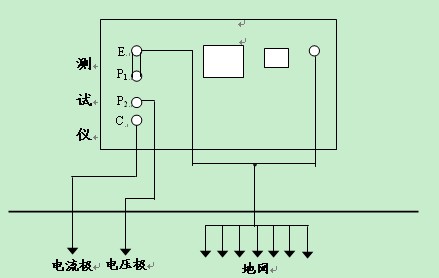

图1 试验接线图

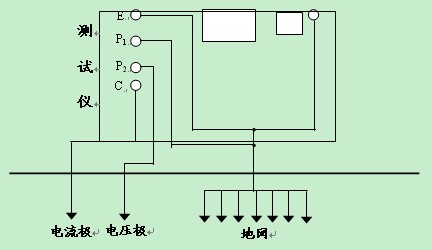

说明:当地网接地电阻较小时(≤0.5Ω),为了提高测量精度,减小仪器与地网测量引线电阻及接触电阻对测量结果的影响,可将E．P短路片解开，按图2方法接线。
图2 试验接线图
